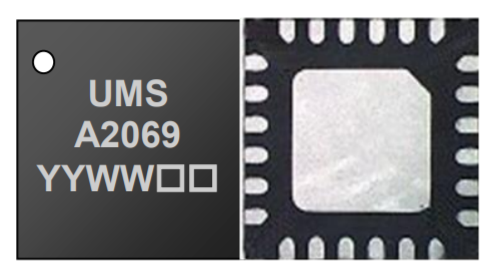

?CHA2069-QDG K,Ka波段低噪聲放大器
發布時間:2024-11-28 17:05:19 瀏覽:426
CHA2069-QDG是UMS的一款三級自偏置寬帶單片低噪聲放大器。典型應用范圍從電信網絡(點對點、點對多點、VSAT)到ISM和軍工領域。
CHA2069-QDG采用統一的pHEMT工藝技術:0.25μm柵極尺寸,橫穿基板通孔,空氣橋和電子束柵極光刻技術。
CHA2069-QDG選用無鉛SMD封裝形式。
主要特征
寬帶性能18-31GHz
3dB相位噪聲
20dB增益值
65mA低直流電功能損耗
20dBm三階攔截點(大電流配置)
24L-QFN4x4貼片封裝
MSL等級:1
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – LNA
Reference | RF Bandwidth (GHz) | Gain | Gain Flatness | Noise Figure | P-1dB OUT | Bias | Bias | Case | |
min | max | ||||||||
CHA2069-QDG | 18 | 31 | 20 | 2 | 3 | 10.5 | 65 | 4.5 | QFN |
