?AM002509XD-P3無源雙平衡混頻器
發布時間:2024-11-15 17:08:26 瀏覽:813

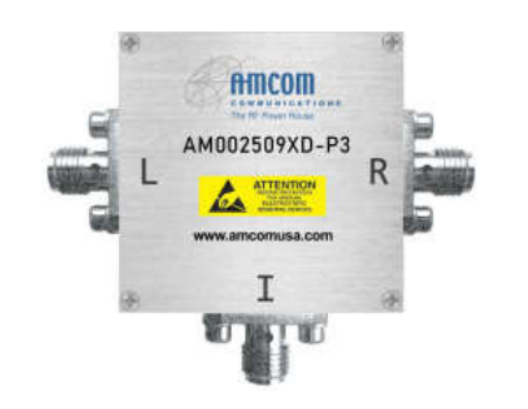

AMCOM的AM002509XD-P3是款高IP3無源雙平衡混頻器,其LO驅動電平范圍在+10dBm至+16dBm。
特征
?本振/射頻:5-2500MHz
?中頻:5-1500MHz
?LO電平:+13dBm
?轉換損耗:8.5dB
?射頻輸入:高至+9dBm
?IP3:+18dBm
?SMA連接器
應用
?電信網絡基礎設施
?軍事和航天工程
?VSAT
?測試和設備
?雷達探測
?通訊網絡
一般參數:
射頻/本振頻率(MHz):5-2500
頻率RF/LO(MHz)最低值:5
頻率RF/LO(MHz)最高值:2500
中頻頻率(MHz):5-1500
頻率IF(MHz)最低值:5
頻率IF(MHz)最高值:1500
本振電平(dBm):13
中頻段卷積損耗(dB):8.5
LO-RF隔離度(dB)中頻:34
低射頻隔離度(dB)最低值:23
LO-IF隔離度(dB)中頻段:32
LO-IF隔離度(dB)最低值:20
IIP3@Center頻段(標稱值)(dBm):18
ECCN:EAR99
深圳立維創展是AMCOM功率放大器的代理銷售,主營AMCOM的功率放大器,如:射頻晶體管、MMIC功率放大器、混合放大器模塊、寬帶放大器、高功率放大器模塊、帶RF和DC連接器的高功率放大器模塊和低噪聲放大器,功率放大器,開關,衰減器,移相器以及上/下邊變頻器的定制,歡迎咨詢。
