110046006定向耦合器KRYTAR
發布時間:2024-10-17 17:16:41 瀏覽:792

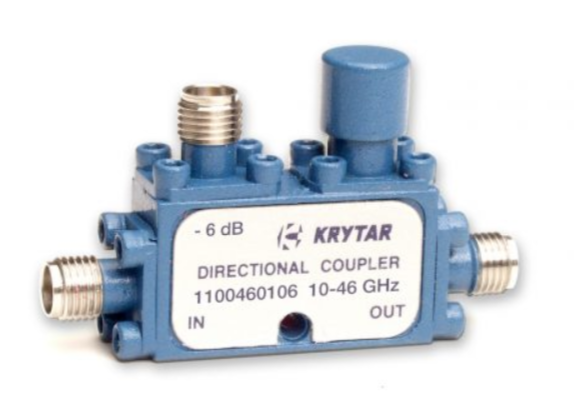

KRYTAR的110046006定向耦合器增加了多功能帶狀線設計的選擇,110046006應用在10.0至46.0 GHz的寬帶工作頻段內具有優異的耦合性能,同時封裝緊湊便攜。
110046006提供優越的性能等級,包含6 dB、±0.7 dB的標稱耦合(相較于輸出)和±0.7的頻率敏感度。110046006定向耦合器的插入損耗(包含耦合功率)低于2.4 dB,方向性高于8 dB,最高VSWR(任意接口)為1.8,輸入額定功率約為20 W,最高值為3 kW。110046006定向耦合器配備滿足行業標準2.4-mm母連接器。緊湊型封裝規格尺寸僅有1.12英寸(長)x 0.40英寸(寬)x 0.62英寸(高),重量僅有1.0oz。操作溫度為-54°至85°C。
規格
最低頻率(GHz):10
最高頻率(GHz):46
標稱連軸器:6±0.7
頻率敏感度(dB):±0.70
插入損耗(dB最大值):2.4
指向性(dB最小值):8
駐波比(最高):1.8
額定功率(瓦特):20
標準連接器(母頭):2.4mm
特征
10-46GHz頻率使用
6 dB耦合
頻率敏感度:±0.7 dB
緊湊型規格
2.4mm連接器
可個性化定制
深圳市立維創展科技授權代理KRYTAR產品,部分型號備有現貨。產品原裝進口,質量保證,歡迎咨詢。
