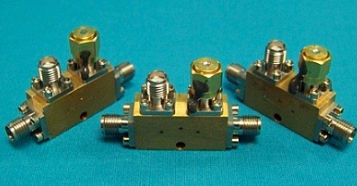

ATM Microwave衛星通信Ka波段定向耦合器
發布時間：2024-10-11 09:03:30 瀏覽：5282
ATM
Microwave的Ka波段定向耦合器是為Ka波段衛星通信系統設計的專用組件。這種定向耦合器的主要功能是監測和分析通過其傳輸?shù)纳漕l信號，同時不影響主信號路徑的性能。
電氣特性
射頻連接器： 該耦合器配備了SMA (F) 和2.92mm (K-Type) F兩種類型的射頻連接器。
射頻功率： 支持高達20W的平均功率和3KW的峰值功率，適用于高功率衛星通信應用。
耦合： 提供10, 20, 30 dB三種標準的耦合值。
機械特性
結構： 采用帶線纜設計。
連接器： 使用不銹鋼材料。
工作溫度： 從-55°C到+110°C。
表面處理： 采用耐腐蝕的316不銹鋼環氧涂層，符合軍用規格MIL-F-14072。
性能參數
頻率范圍： 支持從18.3 GHz到31.0 GHz的廣泛頻率范圍。
耦合精度： 在不同頻率范圍內，耦合精度保持在±0.5 dB到±1.5 dB之間。
插入損耗： 插入損耗低，不包括耦合部分，最大為0.75 dB。
VSWR： 電壓駐波比(VSWR)在不同頻率范圍內保持在1.20到2.00之間，確保信號傳輸?shù)姆€(wěn)定性。
型號：
Freq
(GHz) | Coupling
(dB) | Freq
Sens
(+/-dB) | Direc.
(dB min) | Insertion Loss (dB) | VSWR max | Model No. |
|
Excluding
Coupling | TRUE | Main | Sec |
|
| 18.3 - 20.2 | 10+/-0.50 | 0.25 | 13 | 0.5 | 1.2 | 1.6 | 1.5 | C118ka-10 |
| 20+/-0.50 | 0.25 | 18 | 0.5 | 0.55 | 1.25 | 1.5 | C118ka-20 |
| 30+/-0.50 | 0.25 | 20 | 0.5 | 0.5 | 1.25 | 1.5 | C118ka-30 |
| 18.3 - 31.0 | 10+/- | 0.4 | 12 | 0.9 | 1.5 | 1.7 | 1.7 | C11ka-10 |
| 20+/- | 0.4 | 12 | 1.25 | 1.3 | 1.7 | 1.7 | C11ka-20 |
| 30+/- | 0.7 | 12 | 1 | 1 | 1.7 | 1.7 | C11ka-30 |
| 27.5 - 31.0 | 10+/- | 0.4 | 12 | 0.9 | 1.5 | 1.7 | 1.7 | C119ka-10 |
| 20+/- | 0.4 | 12 | 1.25 | 1.3 | 1.7 | 1.7 | C119ka-20 |
| 30+/- | 0.7 | 12 | 1 | 1 | 1.7 | 1.7 | C119ka-30 |
ATM
Microwave的Ka波段定向耦合器因其高性能和可靠性，在衛星通信領域中被廣泛應用。這些耦合器不僅支持高功率傳輸，還具有良好的信號監測能力，是衛星通信系統中不可或缺的關鍵組件。
ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.
深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。
