NHDB16203超緊湊型耦合器North Hills

發布時間：2024-09-09 08:52:18 瀏覽：796

　　NHDB16203超緊湊型耦合器是由North Hills公司開發的一系列超緊湊型數據總線盒型耦合器。該耦合器專為那些重量敏感以及空間有限的應用程序設計，特別適用于將耦合器緊密附著在飛機表面上的應用。

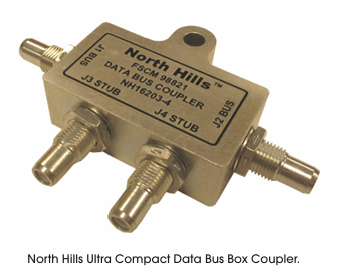

NHDB16203超緊湊型耦合器North Hills

　　產品特性

　　超緊湊且堅固的結構：適應狹小的空間要求。

　　內部終端電阻：簡化安裝，減少部件數量。

　　穿孔用于固定和外殼接地：確保安裝穩定可靠。

　　產品優勢

　　易于安裝：減少部件數量，簡化安裝流程。

　　理想的項目選擇：特別適用于重量敏感且空間有限的項目。

　　規格參數：

參數	值
變壓器輸入阻抗	最小3000ohms（75 kHz至1.0 MHz）
開路輸入	ZOC=3000/stub數量
漏失	最大20%（250 kHz）
超調與振鈴	±1.0V峰值（250 kHz方波輸入，最大100ns上升和下降時間）
共模抑制（CMR）	-45.0 dB（最大）@ 1.0 MHz
終端電阻（型號NH16203-1和NH16203-3）	76.8Ω ±1%（1W Min Per MIL-R-39007）
隔離電阻（0.75L）	59Ω ±1%直流電阻，串聯與各總線導線連接
支管電壓	1.0V至14.0V,線對線，信號電壓（變壓器耦合）
工作溫度	55℃至+125℃
存儲溫度	-55℃至+150℃

　　這款耦合器滿足所有的MIL-STD-1553電氣要求，并使用North Hills的變壓器和MIL-R-39007級別5電阻制造。部件可以?xún)?nèi)含終端購買，進一步減少安裝復雜程度和部件數量。此外，耦合器也可以作為經過完全測試的線束組件提供，隨時準備安裝使用。

　　型號：

Model #	Description	Weight
NH16203-1	1 Stub with Terminator	1.60z
NH16203-2	1 Stub	1.80z
NH16203-3	2 Stub with Terminator	1.80z.
NH16203-4	2 Stub	20z

深圳市立維創展科技是North Hills的經銷商，提供North Hills產品領域包含寬帶變壓器，寬帶巴倫變壓器，測試級回波損耗橋等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
