RWPSHTD580D180手動波導移相器RF-Lambda

發布時間：2024-09-05 09:00:27 瀏覽：721

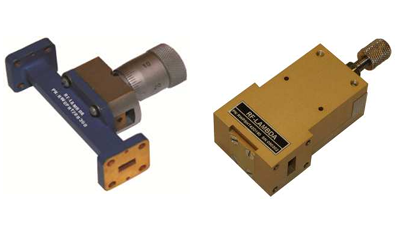

RWPSHTD580D180手動波導移相器RF-Lambda

　　RWPSHTD580D180手動波導移相器是由RF-Lambda公司生產的一款高性能射頻設備，專為需要在寬帶操作中調整傳輸相位的系統設計。以下是該移相器的主要特性和用途介紹：

　　特性

　　寬帶操作與平坦響應：該移相器能夠在廣泛的頻率范圍內工作，提供平坦的頻率響應。

　　高頻率操作：頻率最高可達110GHz，具體頻率可根據客戶需求定制。

　　高功率處理能力：能夠處理高功率信號，適用于需要高能量傳輸的應用場景。

　　低插入損耗和高動態范圍：在所有相位狀態下，移相器提供低插入損耗，這意味著信號傳輸效率高，且動態范圍廣，能夠處理大范圍的信號強度。

　　寬溫度范圍：操作溫度范圍從-40oC到+85oC。

　　定制服務：可根據客戶的具體需求進行定制。

　　用途

　　移相器主要用于調整系統中傳輸信號的相位，通過改變網絡的傳輸相角(S21的相位)，RF-Lambda移相器能夠提供低插入損耗，并且在所有相位狀態下振幅(或損耗)保持一致。由于移相器的損耗通常需要通過放大級來克服，因此損耗越小，所需的額外功率就越小，這有助于提高系統的能效和可靠性。

　　環境規范

　　操作溫度：-40°C 至 +85°C

　　存儲溫度：-55°C 至 +125°C

　　高度：最高可達42000英尺

　　振動：能夠承受10g rms的振動(15度2KHz)

　　濕度：在35℃時可達100% RH，在40℃時可達95% RH

　　沖擊：能夠承受2g的沖擊(11msc)

　　冷卻：在高功率長時間運行時，需要風扇進行冷卻

型號參數：

Part Number	Waveguide Type	LowFreq(GHz)	Insertion Loss (dB)	Phase Range (degree)	VSWR(Max:1)	Power (Watts)
RWPSHTgoD180	WR90	8.2-12.4	0.2	180	1.2	10~300
RWPSHT75D180	WR75	12.0-15.0	0.2	180	1.2	10~300
RWPSHT62D180	WR62	12.4-18.0	0.2	180	1.2	10-300
RWPSHT42D180	WR42	18.0-26.5	0.2	180	1.2	10-200
RWPSHT34D180	WR34	21.7-33.0	0.3	180	1.2	10-60
RWPSHT28D180	WR28	26.5-40.0	0.3	180	1.2	10~50
RWPSHT22D180	WR22	33-50	0.3	180	1.2	10~40
RWPSHT19D180	WR19	40-60	0.3	180	1.2	10~20

RF-LAMBDA是全球領先的射頻微波與毫米波器件制造商，RF-LAMBDA產品線均依據美國軍用標準設計與生產，已經廣泛應用于航天、航空、軍用裝備、衛星通信、雷達等高端項目。深圳市立維創展科技有限公司授權銷售RF-LAMBDA產品線，以全面的產品線和現貨銷售的優勢，為全球客戶提供可靠服務，歡迎咨詢。
