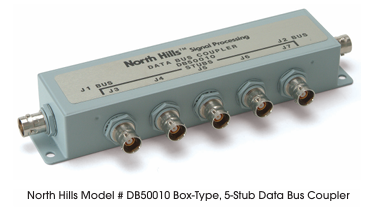

DB50010箱式多路耦合器North Hills
發布時間：2024-08-26 09:37:52 瀏覽：5823
DB50010箱式多路耦合器是由North Hills公司生產的一款符合MIL-STD-1553標準的設備，專為航空電子系統中的信號分配和管理設計。這款耦合器具有以下特點和優勢：
特點：
多分支端口：配備8個變壓器耦合的分支端口，適用于多路信號的分配。
高共模抑制：提供優于45 dB的共模抑制(CMR。
行業標準連接器：采用所有行業標準連接器。
高抗電磁干擾：設計有強大的電磁干擾防護能力。
優勢：已通過飛行驗證、低成本和現貨供應。
電氣規格：
下垂：最大20%(250 kHz)
過沖和振鈴：±1.0V峰值(250 kHz方波，上升和下降時間為100 ns)
共模抑制：最小-45.0 dB(1 MHz時)
故障保護：59Ω±1%，每MIL-R-39007, 1瓦
變比：1:1.41
分支電壓：1.0Vpk至14.0Vpk，變壓器耦合
工作溫度范圍：-55℃至+125℃
儲存溫度范圍：-55℃至+150℃
電氣說明：R1=R2=59Ω(每MIL-R-39007，1瓦)，$ Z_s $=名義線路阻抗為總線78Ω，N=1.41.
材料規格：
外殼：0.031 CRS
基座板：0.043 CRS
表面處理：熱鍍錫浸漬
顏色：MIL-E-15090 L.I. 藍色搪瓷
DB50010箱式多路耦合器不僅適用于航空應用，還因其價格適中，非常適合用于測試和開發應用。此外，North
Hills公司可根據要求提供全面的環境資格報告，包括槍擊振動和機械圖紙，以滿足更嚴格的項目需求。
型號：
| Model # | #of
Stubs | Input
Imp.
(2) | Trompeter
Connector
(Or Equivalent) | Length
(inch) | Weight
(g) | Terminator
(recomm.) |
| Female | Mating |
DB20010
NH12864
DB30010
DB40010
DB50010
DB20020
DB30020
DB40020
DB50020
DB20030
DB30030
DB40030
DB50030
DB20040
DB30040
DB40040
DB50040
DB60010
DB80031
DB80091 | 2
2
3
4
5
2
3
4
5
2
3
4
5
2
3
4
5
6
8
8 | *1500
1500
1000
750
600
1500
1000
750
600
1500
1000
750
600
1500
1000
750
600
500
375
375 | BJ77
BJ77
BJ77
BJ77
BJ77
BJ371
BJ371
BJ371
BJ371
BJ157
BJ157
BJ157
BJ157
BJ3150
BJ3150
BJ3150
BJ3150
BJ77
BJ157
BJ77 | PL75
PL75
PL75
PL75
PL75
PL375
PL375
PL375
PL375
PL]55
PL155
PL155
PL155
PL3155
PL3155
PL3155
PL3155
PL75
PL155
PL75 | 3.125
2.25
4.000
4.875
5.750
3.125
4.000
4.875
5.750
3.125
4.000
4.875
5.750
3.125
4.000
4.875
5.750
8.28
8.28
8.28 | 160
150
206
256
300
160
206
256
300
175
196
276
316
175
196
276
286
500
590
590 | RT500078
RT500078
RT500078
RT500078
RT500078
RT600078
RT600078
RT600078
RT600078
RT700078
RT700078
RT700078
RT700078
RT800078
RT800078
RT800078
RT800078
RT500078
RT700078
RT500078 |
深圳市立維創展科技是North Hills的經銷商，提供North Hills產品領域包含寬帶變壓器，寬帶巴倫變壓器，測試級回波損耗橋等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
