920-127A-71S Amphhenol 75歐姆AFI插頭至AFI插頭直頭子彈頭適配器
發布時間:2024-08-02 08:48:34 瀏覽:5962

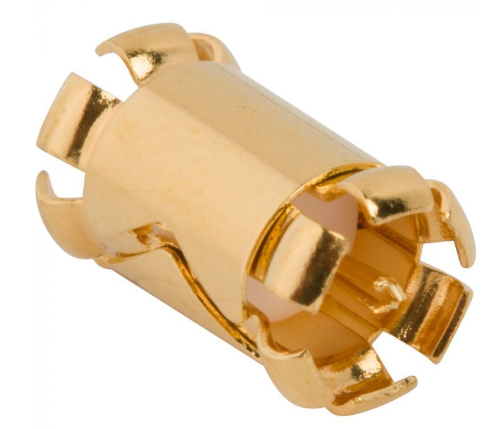

Amphhenol的920-127A-71S適配器是一款專為高頻信號傳輸設計的高性能子彈頭適配器。該適配器支持AFI插頭到AFI插頭的連接,具有75歐姆的標稱阻抗,適用于直頭安裝。
材料與表面處理:
主體(BODY):鈹銅材質,表面鍍金,鍍層厚度至少為0.000030英寸。
接觸件(CONTACT):鈹銅材質,鍍金處理,鍍層厚度至少為0.000030英寸。
套管(SLEEVE):鈹銅材質,鍍金處理,具體鍍金厚度未明確。
絕緣體(INSULATORS):聚四氟乙烯(PTFE)材料。
電氣性能:
阻抗(IMPEDANCE):標稱值為75歐姆。
頻率范圍(FREQUENCY RANGE):直流至1.0 GHz。
回波損耗(RETURN LOSS):最大值為-25 dB。
插入損耗(INSERTION LOSS):標準值為0.70 dB。
隔離度(ISOLATION):最大值為-70 dB。
機械性能:
耐用性(DURABILITY):至少100個插拔循環。
溫度范圍(TEMPERATURE RANGE):-65°C至+165°C。
接合力(ENGAGEMENT FORCE):最大值為5.0磅。
分離力(DISENGAGEMENT FORCE):最小值為0.5磅。
