Molex643221039連接器
發布時間:2024-07-23 08:46:49 瀏覽:5778

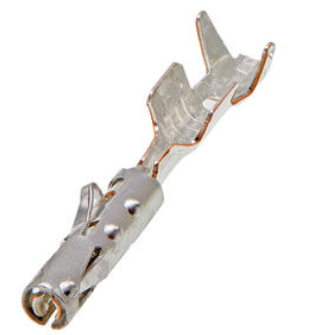

Molex 643221039連接器是一款高性能的電氣連接器,屬于Molex 64322系列。以下是該連接器的詳細介紹:
基本信息
類型: 套接字類型(母端子)
身體方向: 筆直
最大額定電流: 6 A
連接器類型: 矩形連接器
電線規格: 22-24 AWG
尺寸: 長15.6 mm,高2.6 mm,深3.1 mm
端接方法: 壓接
詳細描述
母端子規格: 0.635mm CMCCP,表面鍍錫,設計用于匹配方形0.6mm x 0.6mm的引腳。
線徑: 0.50mm2,適用于多種電氣連接需求。
應用領域: 廣泛應用于汽車、信號傳輸以及線對板連接等場景。
性能參數
最大電流: 在特定條件下(如使用0.75mm2的線材),每個觸點的最大電流可達6A。
最大電壓: 14V直流,表明該連接器可在不超過此電壓的直流電下安全工作。
物理特性
材質: 金屬磷青銅,具有良好的導電性和機械強度。
電鍍: 配合面和端接面均經過電鍍處理,電鍍最小值為2.000μm,以提高連接的可靠性和耐久性。
電線絕緣直徑: 可接受的電線絕緣直徑為1.40-1.70mm。
線徑mm2: 0.50,與前面描述一致,表示連接器設計的線材規格。
包裝
包裝形式: 通常以卷軸形式進行包裝,便于存儲和運輸。
