DS856-高速3GHz直接數字頻率合成器
發布時間:2018-09-10 14:44:09 瀏覽:1948
如若您需要購買DS856,請點擊右側客服聯系我們!!! |
關鍵特征
32位頻率調諧字和13位相位分辨率3.3瓦的功耗與單-5.0V電源
應用
雷達設計和測試
衛星通信
VSAT
電子戰
無線基站
射頻信號源的產生
儀表和半導體測試器
先進的通信調制
描述

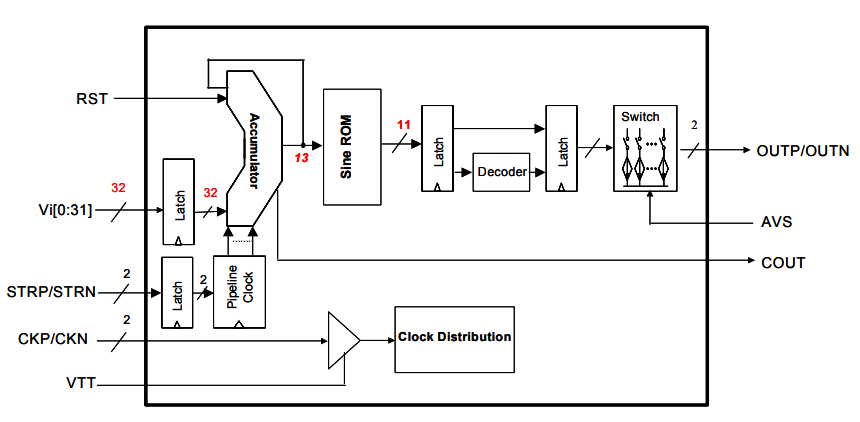

DS856是一種高速直接數字合成器(DDS),頻率調諧分辨率為32位,ROM相位分辨率為13位,DAC幅度分辨率為11位。第一奈奎斯特帶中的正弦波可以產生到接近1.6 GHz(在3.2-GHz時鐘速率)。初始階段可以重置為零度開始。該芯片有一對互補輸出50Ω后端。輸出波形的頻率可以由三十二個頻率控制位控制,VI[0:31]。DS856接受差分時鐘輸入或單端時鐘輸入,并且具有具有用戶定義的閾值的50_片上后端子。頻率分辨率位接受LVTTL或CMOS輸入電平。只需要一個5V的電源。
