QT-03-301 3dB扁平封裝90°混合耦合器PULSAR
發布時間:2024-06-13 08:44:12 瀏覽:713
PULSAR QT-03-301是一款高性能的3dB扁平封裝90°混合耦合器,專為在3.23至3.57 MHz的頻率范圍內工作而設計。該耦合器具有10%的帶寬,中心頻率為3.4 MHz。其主要技術參數包括最大插入損耗為0.3 dB,最小隔離度為25 dB,最大幅度平衡為0.7 dB,最大相位平衡為2°,以及最大電壓駐波比(VSWR)為1.20:1。

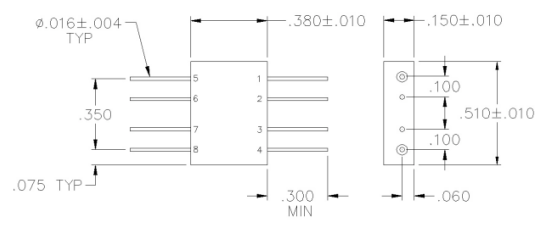

該耦合器采用Pin封裝類型,外形尺寸為0.38英寸 x 0.51英寸 x 0.15英寸,便于集成到各種系統中。其功率額定值為1W,前提是負載的VSWR優于1.20:1。耦合器的輸入端口為1,90°輸出端口為5,0°輸出端口為8,隔離端口為4,而地端口則包括2、3、6和7。
PULSAR品牌提供完整的QT-03-301系列產品,頻率范圍可高達40 GHz,并且支持定制服務,以滿足客戶的特定性能或封裝要求,通常無需額外費用。PULSAR已通過ISO-9001質量管理體系認證和ITAR注冊,確保了產品的可靠性和安全性。
深圳市立維創展科技授權代理銷售PULSAR微波產品,并提供售后支持服務,歡迎咨詢。
