N-DCN-DC922-102(V2)-IR超低相位噪聲X波段頻率合成器NEL Frequency Controls
發布時間:2024-05-27 08:59:53 瀏覽:850

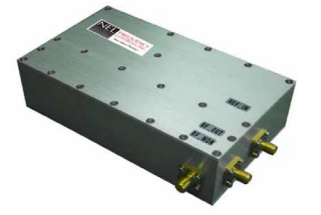

N-DCN-DC922-102(V2)-IR是一款由NEL Frequency Controls生產的X波段頻率合成器,專為需要超低相位噪聲和高頻穩定性的通信及雷達系統設計。它具有極低的相位噪聲(100Hz偏移時≤ -95dBc/Hz),內置1GHz OCXO參考,支持1MHz至1KHz的頻率步進,輸出功率可調(+13dBm,可選+6至+20dBm),并提供多種控制接口。其緊湊的尺寸和廣泛的溫度工作范圍(-40℃至+80℃)使其成為現代集成應用的理想選擇。
性能亮點:
- 頻率范圍:8600至9200MHz。
- 步進大小:1MHz(可選1KHz)。
- 輸出功率:+13dBm(可選范圍+6至+20dBm)。
- 相位噪聲:
- ≤ -95dBc/Hz @ 100Hz
- ≤ -105dBc/Hz @ 1kHz
- ≤ -120dBc/Hz @ 10kHz
- ≤ -123dBc/Hz @ 100kHz
- 雜散與諧波:
- 諧波:≤ -35dBc
- 非諧波:≤ -65dBc
- 頻率穩定性:5 x 10^-8,-30℃至+70℃。
- 鎖定時間:20毫秒。
- 電源需求:+12V,900mA。
- 工作溫度:-40℃至+80℃。
深圳市立維創展科技有限公司授權代理銷售NEL Frequency Controls產品,主要提供VCXO、TCXO、OCXO、MOCXO和Synthesizer等元件產品,以其絕佳的精度和相噪特性,倍受全球高端客戶認可,目前廣泛應用于航天航空、衛星通信、遙感遙測等場合。歡迎咨詢。
