Molex莫仕194180011連接器
發布時間:2024-05-24 08:57:56 瀏覽:5809

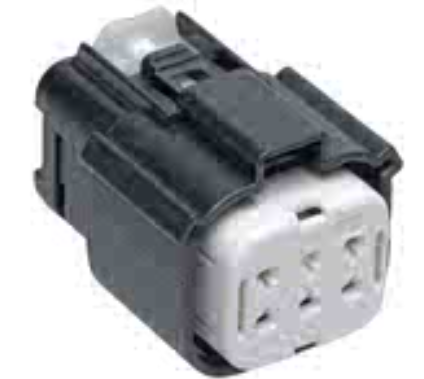

Molex 194180011分立式電線外殼是一款專為連接分立式電線至印刷電路板(PCB)而設計的連接器。以下是該產品的詳細介紹:
1. 結構與規格:
- 觸點數量:該連接器包含6個RCP觸點。
- 排數:為2排設計。
- 額定電壓:最大額定電壓為600 VAC,適合承受較高的電壓環境。
- 身體方向:連接器具有筆直的身體方向,便于安裝和布局。
- 間距:觸點間距為5.84毫米,提供了一定的空間以適應不同尺寸的電線。
- 性別類型:屬于容器類型,即插座型連接器。
- 額定電流:每個觸點的最大額定電流為18A,表明其能夠處理較高的電流負載。
- 高度:產品高度為28.86毫米,適合在有限的空間內使用。
- 工作溫度范圍:能夠在-40至125°C的溫度范圍內穩定工作,適用于多種環境條件。
2. 材料與封裝:
- 封裝材料:連接器封裝在黑色聚對苯二甲酸丁二醇酯(PBT)中,這種材料具有良好的耐熱性和機械強度。
- 電線規格:支持18-22 AWG(美國線規)的電線,適用于多種電線尺寸。
3. 應用:
- 該連接器適用于需要將分立式電線連接到PCB的場合,如電子設備、家用電器、汽車電子等。其高電流承載能力和寬溫度范圍使其能夠滿足多種工業和消費電子產品的需求。
深圳市立維創展科技提供Molex(莫仕)連接器,擁有大量型號庫存,原裝現貨,并具備國內外優勢渠道、價格優勢,歡迎咨詢。
詳情了解Molex(莫仕)連接器請聯系立維創展!
