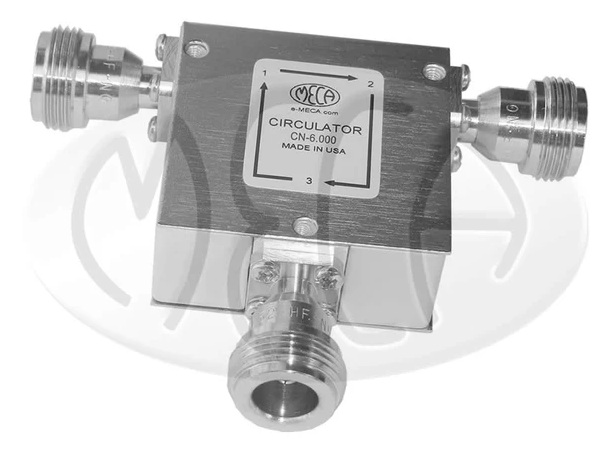

CN-6.000 N-母頭4-8GHz射頻環行器MECA

發布時間：2024-05-14 08:45:29 瀏覽：684

　　CN-6.000 N-母頭4-8GHz射頻環行器是一款由MECA提供的射頻環行器，具有一系列的特性和規格。其接口類型為N-母頭，頻率范圍為4.0-8.0GHz，平均功率為20瓦，峰值功率為30瓦。VSWR(電壓駐波比)Typ為1.25:1，Max為1.30:1，插入損耗Typ為0.40dB，Max為0.50dB。


　　此外，該射頻環行器具有特定的機械規格，包括使用N型母頭連接器，連接器材質為黃銅鎳鍍層，接觸針為鈹銅鍍金層，耦合扭矩為12 ± 1 in.lbs。工作溫度范圍為-10°C至+60°C，重量約為2.8盎司。

　　需要注意的是，環行器功率額定值為1.05:1的負載不匹配，所有相角。如果需要其他頻率范圍，則需要咨詢工廠。此外，散熱器溫度不得超過規定的最高工作溫度，標稱阻抗為50歐姆。

ELECTRICAL SPECIFICATIONS
Frequengy (GHz)	VSWR		Insertion Loss		solation (dB)		Average Power (W)	Peak Power (W)
	Typ	Max	Typ	Max	Typ	Min
4.0-8.0	1.25:1	1.30:1	0.40	0.50	20	18.5	20	30

MECHANICAL SPECIFICATIONS
CONNECTOR STYLE		N.Female
CONNECTORS		Brass,Nickel Plate
CONTACT PINS		Beryllium Copper Gold Plate
COUPLING I.TORQUE		12=1 in.lbs-
TEMPERATURE		-10*℃ to +60℃
WEIGHT (NOMINAL)		2.8 oz

MECA 在毫米波器件領域已經擁有57年的歷史，產品覆蓋頻率超過50GHz，以多樣化的產品系列和快速交付能力，贏得客戶信賴。產品滿足美軍標MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，廣泛應用于地面、空中和空間通信項目。

深圳市立維創展科技有限公司代理銷售MECA微波產品，并提供技術支持服務，歡迎咨詢。
