CLAU5023512限幅放大器Cernex
發布時間：2024-04-23 08:40:46 瀏覽：1012

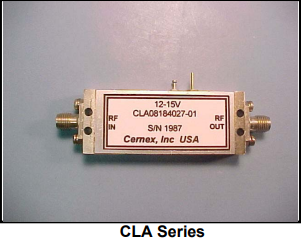

CLAU5023512是Cernex公司生產的一款限幅放大器，屬于CLA系列產品。該系列放大器結合了CGM系列低噪聲放大器的電路設計和薄膜結構，具有GaAs
FET輸出限幅級，適用于0.5-2 GHz至8-20 GHz的頻率范圍。
該限幅放大器具有以下主要特點：
1. 小信號增益：35dB和60dB;
2. 寬輸入動態范圍;
3. 窄輸出功率窗口;
4. 覆蓋范圍從0.5到26.5 GHz;
5. 在飽和模式下具有快速脈沖響應;
6. 具有高可靠性的薄膜MIC技術;
7. 飽和功率輸出，在廣泛的輸入信號電平范圍內保持非常窄的窗口;
8. 出色的全頻段飽和功率平坦度;
9. 低小信號噪聲圖;
10. VSiWR，諧波;
11. 集成穩壓器，可在+12至+15VDC不調節電源中可靠運行;
12. 可拆卸連接器。
參數：
Saturated Power Flatness…………………………………3.0 dB peak-to-peak, max. for octave
Bandwidth Saturated Power Variation over temperature……………1.5 dB peak-to-peak,
typ. Harmonics at the input power up to +10dBm……………-10 dBc typ. Pulse response:
Overshoot………………………………..1.0 dB Maximum Setting time………………………………..100 ns max
Recovery time……………………………..100 ns max Rise time……………………………………20 ns max Small
signal suppression…………………………………….6 dB typ. DC Supply
Voltage……………………………………………+12VDC power supply
產品型號：
| Model Number | Frequency
Range
(GHz | Input Range
(dBm)
Min.Max | Gain
(dB)
Min.
| NF
(dB)
Max. | Psat
dBm
MIn.//Max. | VSWR
In/Out
Max. | Current @
15 VDC
(mA)Typ. | Case
Type |
| CLAU5023512 | 0.5-2 | -20/+20 | 35 | 3.5 | 12/18 | 2:1 | 250 | LN5 ▲ |
| CLAU5023503 | 0.5-2 | -321+10 | 35 | 3.5 | 317 | 2:1 | 250 | LN5 ▲ |
| CLA02043512 | 2-4 | -20/+20 | 35
35
35 | 3.0 | 12/18 | 2:1 | 250 | LN5 ▲ |
| CLA02043507 | 2-4 | 28/+10 | 3.0 | 7/11 | 2:1 | 300 | LN5▲ |
| CLA02063512 | 2-6 | -20/+20 | 4.0 | 12/18 | 2:1 | 300 | LN5 ▲ |
| CLA02063514 | 2-6 | 21/+10 | 35 | 4.0 | 14/18 | 2:1 | 300 | LN5 ▲ |
| CLA02083516 | 2-8 | -19/+10 | 35
35 | 4.0 | 16/20 | 2:1 | 350 | LN5 ▲ |
| CLA02083512 | 2-8 | -20/+20 | 4.0 | 12/18 | 2:1 | 450 | LN5 ▲ |
| CLA02183507 | 2-18 | -28 /+10 | 35 | 6.5 | 7/11 | 2:1 | 375 | LN5 ▲ |
| CLA02183514 | 2-18 | -211+10 | 35 | 6.5 | 14/19 | 2:1 | 425 | LN5▲ |
| CLA04083512 | 4-8 | -20/+20 |
| 4.5 | 12/18 | 2:1 | 300 | LN5▲ |
| CLA04083514 | 4-8 | -211+10 | 35 | 4.0 | 14/18 | 2:1 | 350 | LN5▲ |
| CLA06183512 | 6-18 | -20/+20 | 35 | 5.0 | 12/18 | 2:1 | 400 | LN5▲ |
| CLA07123514 | 7-12.4 | -211+10 | 35 | 5.0 | 14/19 | 2:1 | 400 | LN5▲ |
| CLA06183514 | 6-18 | -211+10 | 35 | 6.0 | 14/19 | 2:1 | 400 | LN5▲ |
| CLA08193514 | 8-18 | -211+10 | 35 | 6.0 | 14/19 | 2:1 | 400 | LN5▲ |
| CLA08183512 | 8-18 | -201+20 | 35 | 5.0 | 12/18 | 2:1 | 400 | LN5▲ |
| CLA08123512 | 8-12 | -201+20 | 35 | 5.0 | 12/18 | 2:1 | 400 | LN5 |
| CLA12183512 | 12-18 | -201+20 | 35 | 5.0 | 12/18 | 2:1 | 400 | LN5▲ |
| CLA12183514 | 12-18 | -211+10 | 35 | 6.0 | 14/19 | 2:1 | 400 | LN5▲ |
| CA18263512 | 18-26.5 | -20/+15 | 35 | 7.0 | 12/18 | 2:1 | 500 | LN5▲ |
| CLAU5027212 | 0.5-2 | 601+20 | 72 | 4.0 | 12/18 | 2:1 | 500 | LN10▲ |
| CLAU5026403 | 0.5-2 | 61/+10 | 64 | 4.0 | 317 | 2:1 | 550 | LN10▲ |
| CLA02046712 | 2-4 | -55/+20 | 67 | 4.5 | 12/18 | 2:1 | 500 | LN10▲ |
| CLA02046807 | 2-4 | 61/+10 | 68 | 4.5 | 7/11 | 2:1 | 650 | LN10▲ |
| CLA02067514 | 2-6 | 61/+10 | 75 | 5.5 | 14/18 | 2:1 | 650 | LN10▲ |
| CLA02066212 | 2-6 | -50/+20 | 62 | 5.5 | 12/18 | 2:1 | 650 | LN10▲ |
| CLA02086212 | 2-8 | -501+20 | 62 | 5.5 | 12/18 | 2:1 | 650 | LN10▲ |
| CLA02087716 | 2-8 | 617+10 | 77 | 5.5 | 16/20 | 2:1 | 750 | LN10▲ |
| CLA02186807 | 2-18 | 61/+10 | 68 | 7.5 | 7/11 | 2:1 | 950 | LN10▲ |
| CLA?2187514 | 2-18 | 61/+10 | 75 | 7.5 | 14/19 | 2:1 | 950 | LN10▲ |
| CLA04087514 | 4-8 | 61/+10 | 75 | 5.5 | 14/18 | 2:1 | 750 | LN10▲ |
| CLA04086212 | 4-8 | -50/+20 | 62 | 5.5 | 12/18 | 2:1 | 650 | LN10▲ |
| CLA06186212 | 6-18 | -50/+20 | 62 | 6.0 | 12/18 | 2:1 | 650 | LN10▲ |
| CLA06187514 | 6-18 | 61/+10 | 75 | 7.0 | 14/19 | 2:1 | 900 | LN10▲ |
| CLA07127514 | 7-12.4 | 61/+10 | 75 | 6.0 | 14/19 | 2:1 | 900 | LN10▲ |
| CLA08126212 | 8-12 | -50/+20 | 62 | 7.0 | 12/18 | 2:1 | 700 | LN10▲ |
| CLA08187514 | 8-18 | 61/+10 | 75 | 7.0 | 14/19 | 2:1 | 900 | LN10▲ |
| CLA08186212 | 8-18 | -50/+20 | 62 | 7.0 | 12/18 | 2:1 | 700 | LN10▲ |
| CLA12186212 | 12-18 | -50/+20 | 62 | 7.0 | 12/18 | 2:1 | 700 | LN10▲ |
| CLA12187514 | 12-18 | 61/+10 | 75 | 7.0 | 14/19 | 2:1 | 900 | LN10▲ |
| CLA18266212 | 18-26.5 | 50 /+15 | 62 | 7.0 | 12/18 | 2:1 | 750 | LN10▲ |
