Molex莫仕705530007 2.54mm間距SL針座連接器
發布時間:2024-04-19 09:43:28 瀏覽:5874

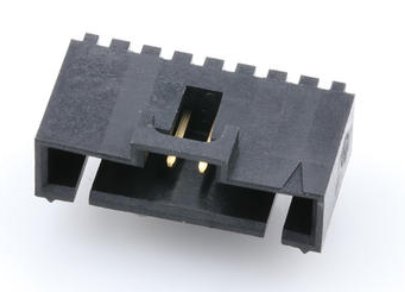

Molex莫仕705530007是一款2.54mm間距SL針座連接器,主要用于支持印刷電路板上的物理配置選項。以下是該產品的一些特性:
1. 8個觸點由磷青銅制成,并鍍金,最大額定電壓為250V,最大額定電流為3A/觸點。
2. 采用管式包裝以確保零件不會被損壞,長22.87mm、高6.99mm、深13.59mm。
3. 電氣特性:每個觸點的最大電流為3.0安培,最大電壓為250伏。
4. 物理特性:具有直角取向,PCB尾部長度為3.30毫米,推薦的PCB厚度為1.60毫米,間距為2.54mm。
5. 材質與電鍍:主要采用黃銅和磷青銅等金屬材質,電鍍配合和端接材料選用合適的厚度以確保良好的電氣連接性能。
6. 耐久性:最大插拔次數達到50次。
7. 安全性:符合94V-0型易燃標準,確保使用過程中的安全性。
8. 溫度范圍:工作溫度范圍在-40°至+105°℃之間,適應不同的工作環境。
9. 焊接工藝:端接接口樣式為通孔,適合采用通孔焊接工藝進行連接。
深圳市立維創展科技提供Molex(莫仕)連接器,擁有大量型號庫存,原裝現貨,并具備國內外優勢渠道、價格優勢,歡迎咨詢。
詳情了解Molex(莫仕)連接器請聯系立維創展!
