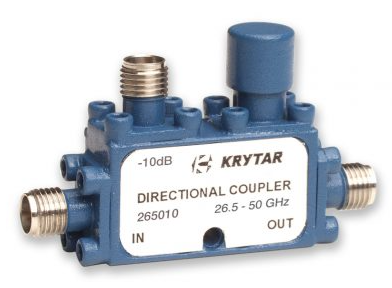

?265010定向耦合器KRYTAR
發布時間:2024-02-27 17:01:31 瀏覽:1424
KRYTAR定向耦合器265010加強了多功能微帶線設計的選擇,這種設計在 26.5.0 至 50.0 GHz 的寬頻率范圍內以單一化、緊湊型和輕量級的封裝展現出優異的耦合。
除此之外,265010定向耦合器還提供了優越的性能等級,包含 10 dB、±0.7 dB 的標稱耦合(相較于輸出)和±0.5 頻率靈敏性。265010定向耦合器的插入損耗(包含耦合功率)低于 1.9 dB,方向性高于 10 dB,最高 VSWR(任意端口)為 1.80,額定輸入功率為均值 20 W 和最高值 3 kW。265010定向耦合器配備行業標準 2.4 mm母連接器。緊湊型封裝規格僅有 1.12 英寸(長)x 0.40 英寸(寬)x 0.62 英寸(高),重量僅有1.0 oz。操作溫度為-54°C至85°C。
規格
頻率min(GHz):26.5
頻率max(GHz):50
標稱連軸器:10±0.7
頻率靈敏性(dB):±0.50
插入損耗(dB max):1.9
方向性(min dB):10
駐波比:1.8
額定功率:20
標準連接器(Female):2.4mm
特征
26.5 – 50 GHz 頻率工作
10 dB耦合
頻率靈敏性:±0.5 dB
規格緊湊型
2.4mm連接器
深圳市立維創展科技授權代理RADITEK產品,部分型號備有現貨。產品原裝進口,質量保證,歡迎咨詢。
