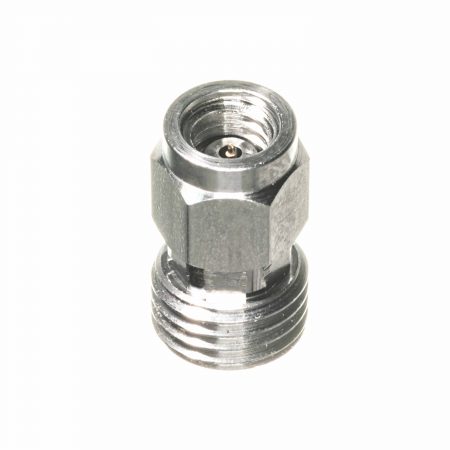

?2421-04SF 1.0mm (W) 插頭(公)螺紋式階梯螺紋連接器SOUTHWEST
發布時間:2024-01-04 16:52:08 瀏覽:772
2421-04SF連接器是按照SOUTHWEST建設的嚴苛的性能質量標準,經久耐用,并且有一個360凸屏蔽環,其操作溫度額定值為-55℃至165℃。2421-04SF連接器能夠在110GHz范圍內實現零模式操控,提供良好適配的特性阻抗、優異的可重復性與行業最低的VSWR(1.(2:1)插入損耗(6dB)和RF泄漏(≤-100dB)。
適用配件:
管腳和電解介質
管腳/標簽和電解介質
短針/標識
電氣設備:110GHz范圍內無模式
低駐波比:
DC至50GHz–最高1:18:1
50至110GHz–最高1:25:1
低射頻泄漏≤-100dB
低插入損耗(最高0.6dB)
材質/構造:材料和飾面板因產品種類而不同。
工作環境:-55°C至+165°C
發射配件
產品編號 | 發射類型 | 介電長度 |
1490-01G | 短銷/標簽 | |
1490-02G | 引腳/標簽和電介質 | 0.187 |
1490-03G | 引腳/標簽和電介質 | 0.125 |
1490-11G | 引腳和電介質 | 0.187 |
1490-12G | 引腳和電介質 | 0.125 |
1490-13G | 氣密密封 | |
1490-14G | 氣密密封 | |
1490-15G | 氣密密封 |
