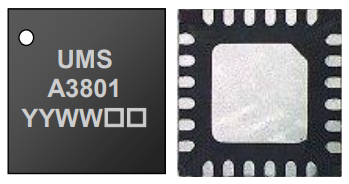

?CHA3801-QDG L波段低噪聲放大器UMS
發布時間:2023-12-06 16:42:34 瀏覽:779
UMS的CHA3801-QDG是種L波段低噪聲放大器,包含有源偏置系統。此外,還包含一種保護系統,從而實現高輸入功率的適用能力。
CHA3801-QDG主要用于從國防軍事到商業通訊系統的普遍使用。
CHA3801-QDG選用PHEMT制造技術,0。25um柵極規格,根據橫穿基板的通孔、空氣橋和電子束柵極光刻技術。
CHA3801-QDG以滿足Rohs標準化的SMD封裝提供。
主要特征
L波段性能:1-2GHZ
1.5db相位噪聲
28db線性增益值
17dbm飽和功率
27dbm輸出三階截獲
直流電偏置電壓:Vd=5伏70MA
24L-QFN4X4
MSL3
