4路功率分配器和組合器PLH系列MCLI
發布時間：2023-10-30 17:01:36 瀏覽：1043

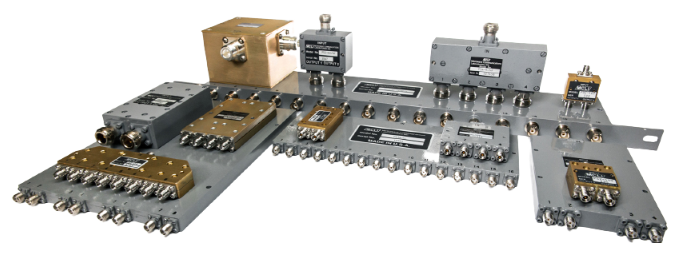

MCLI提供高寬比安全可靠、規格參數優異的功率分配器和組合器，提供寬帶頻率范圍、高隔離度、低插入損耗、低VSWR、低功率和高功率解決方案，而且可以通過不同的材料性能（例如帶狀線、微帶線和集總元件技術）來支持多種需求與應用。
特征
提供倍頻程、特殊性頻率段、多頻率段和超寬頻型號
穩固的構建架構確保穩定性可靠
提供各種庫存型號和產品定制
MCLI公司位于美國佛羅里達，是知名的射頻微波無源和有源器件制造商。MCLI公司以其快速高效的制程和原材料庫存優勢，可以實現快速生產制造。MCLI公司符合ISO 9001:2000認證標準，并通過MIL-I-45208和MIL-Q-9858A認證。
深圳市立維創展科技有限公司，授權代理銷售MCLI產品，歡迎客戶咨詢。
詳情了解MCLI產品請點擊：http://m.liaoyuan999.com/brand/49.html
零件 | 頻率范圍 (GHz) | 插入損耗（dB） | 隔離度（dB） | 駐波比 | 幅度平衡 | 相位平衡 | 平均功率 (W) |
Min | Max | in | out |
PLH4-20 | 0.00001 | 0.22 | 1.7 | 20 | 1.35:1 | 1.35:1 | ±0.75dB | ±8° | 300 |
PLH4-21 | 0.0001 | 0.03 | 0.4 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 400 |
PLH4-40 | 0.0001 | 0.015 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.15dB | ±5° | 100 |
PLH4-23 | 0.0005 | 0.03 | 0.5 | 30 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 5 |
PLH4-7 | 0.001 | 0.05 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.1dB | ±5° | 1000 |
PLH4-1 | 0.001 | 1.0 | 1.2 | 20 | 1.50:1 | 1.50:1 | ±0.5dB | ±6° | 50 |
PLH4-1-250 | 0.001 | 1.0 | 1.2 | 18 | 1.45:1 | 1.45:1 | ±0.6dB | ±5° | 250 |
PLH4-24 | 0.001 | 0.03 | 0.2 | 25 | 1.20:1 | 1.20:1 | ±0.1dB | ±3° | 200 |
PLH4-25 | 0.001 | 0.032 | 0.3 | 20 | 1.25:1 | 1.25:1 | ±0.15dB | ±5° | 400 |
PLH4-26 | 0.001 | 0.5 | 0.8 | 25 | 1.40:1 | 1.40:1 | ±0.7dB | ±5° | 100 |
PLH4-27 | 0.0015 | 0.03 | 0.25 | 25 | 1.20:1 | 1.20:1 | ±0.1dB | ±5° | 4000 |
PLH4-28 | 0.0015 | 0.032 | 0.25 | 25 | 1.20:1 | 1.20:1 | ±0.15dB | ±5° | 5000 |
PLH4-5 | 0.01 | 0.5 | 0.6 | 20 | 1.30:1 | 1.30:1 | ±0.3dB | ±5° | 400 |
PLH4-31 | 0.01 | 0.1 | 0.35 | 20 | 1.20:1 | 1.20:1 | ±0.25dB | ±5° | 100 |
PLH4-31-1k | 0.01 | 0.1 | 0.4 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±2° | 1000 |
PLH4-31/SM | 0.01 | 0.1 | 0.5 | 20 | 1.20:1 | 1.20:1 | ±0.25dB | ±5° | 25 |
PLH4-32 | 0.013 | 0.014 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 2000年 |
PLH4-32-10k | 0.013 | 0.015 | 0.25 | 25 | 1.20:1 | 1.20:1 | ±0.1dB | ±3° | 10000 |
PLH4-33 | 0.018 | 0.115 | 0.4 | 20 | 1.25:1 | 1.25:1 | ±0.2dB | ±5° | 400 |
PLH4-33-7k | 0.018 | 0.115 | 0.3 | 20 | 1.25:1 | 1.25:1 | ±0.1dB | ±5° | 7000 |
PLH4-5-1000/NF | 0.02 | 0.5 | 0.7 | 18 | 1.40:1 | 1.40:1 | ±0.5dB | ±5° | 1000 |
PLH4-11 | 0.02 | 0.5 | 0.65 | 20 | 1.30:1 | 1.30:1 | ±0.25dB | ±5° | 50 |
PLH4-11-200 | 0.02 | 0.5 | 0.5 | 20 | 1.35:1 | 1.35:1 | ±0.25dB | ±5° | 200 |
PLH4-11-400 | 0.02 | 0.5 | 0.5 | 20 | 1.35:1 | 1.35:1 | ±0.25dB | ±5° | 400 |
PLH4-11-1000 | 0.02 | 0.5 | 0.7 | 18 | 1.40:1 | 1.40:1 | ±0.5dB | ±5° | 1000 |
PLH4-11/SM | 0.02 | 0.5 | 0.65 | 20 | 1.30:1 | 1.30:1 | ±0.25dB | ±5° | 25 |
PLH4-17 | 0.02 | 1.0 | 0.75 | 18 | 1.35:1 | 1.35:1 | ±0.3dB | ±5° | 250 |
PLH4-17/SM | 0.02 | 1.0 | 0.75 | 20 | 1.35:1 | 1.35:1 | ±0.2dB | ±5° | 100 |
PLH4-38 | 0.02 | 3.0 | 1.2 | 15 | 1.50:1 | 1.50:1 | ±0.6dB | ±5° | 50 |
PLH4-39 | 0.02 | 1.0 | 0.65 | 15 | 1.35:1 | 1.35:1 | ±0.3dB | ±5° | 1000 |
PLH4-39/3k | 0.02 | 1.0 | 0.3 | 20 | 1.25:1 | 1.25:1 | ±0.2dB | ±5° | 3000 |
PLH4-18-5k | 0.03 | 0.09 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 5000 |
PLH4-18-40 | 0.03 | 0.09 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 40 |
PLH4-18-150 | 0.03 | 0.09 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 150 |
PLH4-19 | 0.088 | 0.108 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 100 |
PLH4-19-2k | 0.088 | 0.108 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 2500 |
PLH4-8 | 0.1 | 0.5 | 0.5 | 20 | 1.40:1 | 1.40:1 | ±0.25dB | ±5° | 1200 |
PLH4-8-25 | 0.1 | 0.5 | 0.65 | 20 | 1.30:1 | 1.30:1 | ±0.25dB | ±5° | 25 |
PLH4-8-50 | 0.1 | 0.5 | 0.65 | 20 | 1.30:1 | 1.30:1 | ±0.25dB | ±5° | 50 |
PLH4-8-500 | 0.1 | 0.5 | 0.5 | 20 | 1.40:1 | 1.40:1 | ±0.25dB | ±5° | 500 |
PLH4-8-500/W | 0.1 | 0.5 | 0.5 | 20 | 1.40:1 | 1.40:1 | ±0.25dB | ±5° | 500 |
PLH4-10 | 0.1 | 0.5 | 0.35 | 20 | 1.25:1 | 1.25:1 | ±0.25dB | ±5° | 100 |
PLH4-2 | 0.1 | 1.0 | 0.6 | 20 | 1.50:1 | 1.50:1 | ±0.3dB | ±5° | 100 |
PLH4-22/SMA | 0.1 | 1.0 | 0.7 | 20 | 1.50:1 | 1.50:1 | ±0.4dB | ±5° | 25 |
PLH4-22/NF | 0.1 | 1.0 | 0.7 | 20 | 1.50:1 | 1.50:1 | ±0.4dB | ±5° | 25 |
PLH4-15-500 | 0.2 | 1.0 | 0.65 | 17 號 | 1.35:1 | 1.35:1 | ±0.3dB | ±5° | 500 |
PLH4-6-400 | 0.225 | 0.4 | 0.4 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 400 |
PLH4-16 | 0.47 | 0.86 | 0.35 | 18 | 1.40:1 | 1.40:1 | ±0.2dB | ±5° | 250 |
PLH4-16-1k | 0.47 | 0.86 | 0.35 | 18 | 1.40:1 | 1.40:1 | ±0.2dB | ±5° | 1000 |
PLH4-16-500 | 0.47 | 0.86 | 0.4 | 18 | 1.50:1 | 1.50:1 | ±0.2dB | ±5° | 500 |
PLH4-15-500/NF | 0.5 | 1.0 | 0.5 | 18 | 1.30:1 | 1.30:1 | ±0.3dB | ±5° | 500 |
PLH4-3 | 0.8 | 1.0 | 0.35 | 18 | 1.50:1 | 1.50:1 | ±0.3dB | ±5° | 100 |
PLH4-13 | 0.8 | 2.8 | 0.6 | 15 | 1.35:1 | 1.35:1 | ±0.25dB | ±5° | 200 |
PLH4-35 | 0.8 | 4.2 | 1.0 | 12 | 1.50:1 | 1.50:1 | ±0.5dB | ±5° | 80 |
PLH4-34 | 0.9 | 1.3 | 0.4 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 100 |
PLH4-36/NF | 1.85 | 2.0 | 0.5 | 20 | 1.30:1 | 1.30:1 | ±0.5dB | ±6° | 50 |
PLH4-37 | 3.0 | 3.6 | 0.5 | 15 | 1.40:1 | 1.40:1 | ±0.25dB | ±5° | 300 |
PLH4-37/NF | 3.0 | 3.6 | 0.5 | 15 | 1.40:1 | 1.40:1 | ±0.25dB | ±5° | 300 |
