?Mi-Wave波導型交叉導定向耦合器

發布時間：2023-10-16 16:52:00 瀏覽：1030

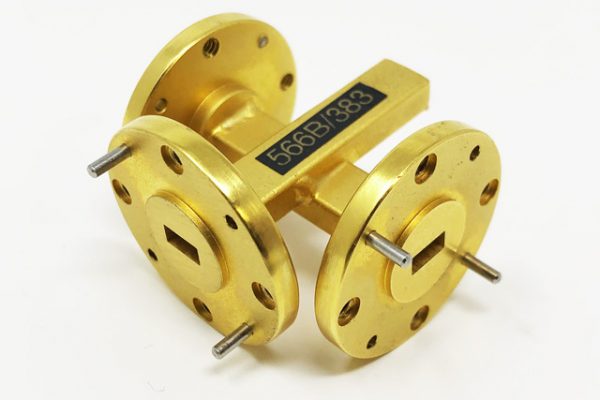

Mi-Wave的566系列交叉導耦合器一般由兩個相互成直角的波導組合而成，通過中小型耦合槽銜接，耦合槽的規格、位置方向決定著設備的耦合和方向性。Mi-Wave波導型交叉導定向耦合器所有的端口均適合于采樣或注入能量，并清晰地標識以指示耦合方向。

應用領域

566系列交叉導定向耦合器提供一種高效的方法來采樣功率或?qū)⑿盘?hào)導入波導光纖傳輸。

特征

?全波段操作

?規格緊湊型

?低駐波比

?穩固的構造

應用領域

?檢測系統

?發射器應用/假負載

?通訊衛星

?微波功放器

?源均衡

?5G和6G

Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz.

深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，歡迎咨詢。

詳情了解Mi-Wave請點擊：http://m.liaoyuan999.com/brand/52.html

模型	頻率（GHz）	耦合值（dB）	方向性（dB）	駐波比	重量	RF端口
566K-20/595	18-26.5	20	15	1.15	3	WR-42 波導，UG-595
566K-30/595	18-26.5	30	15	1.15	3	WR-42 波導，UG-595
566K-40/595	18-26.5	40	15	1.15	3	WR-42 波導，UG-595
566K-50/595	18-26.5	50	15	1.15	3	WR-42 波導，UG-595
566A-20/599	26.5-40	20	15	1.15	3	WR-28 波導，UG-599
566A-30/599	26.5-40	30	15	1.15	3	WR-28 波導，UG-599
566A-40/599	26.5-40	40	15	1.15	3	WR-28 波導，UG-599
566A-50/599	26.5-40	50	15	1.15	3	WR-28 波導，UG-599
566B-20/383	33-50	20	15	1.15	3	WR-22 波導、UG-383
566B-30/383	33-50	30	15	1.15	3	WR-22 波導、UG-383
566B-40/383	33-50	40	15	1.15	3	WR-22 波導、UG-383
566B-50/383	33-50	50	15	1.15	3	WR-22 波導、UG-383
566U-20/383	40-60	20	15	1.15	3	WR-19 波導，UG-383
566U-30/383	40-60	30	15	1.15	3	WR-19 波導，UG-383
566U-40/383	40-60	40	15	1.15	3	WR-19 波導，UG-383
566U-50/383	40-60	50	15	1.15	3	WR-19 波導，UG-383
566V-20/383	50-75	20	20	1.2	2	WR-15 波導，UG-385
566V-30/383	50-75	30	20	1.2	2	WR-15 波導，UG-385
566V-40/383	50-75	40	20	1.2	2	WR-15 波導，UG-385
566V-50/383	50-75	50	20	1.2	2	WR-15 波導，UG-385
