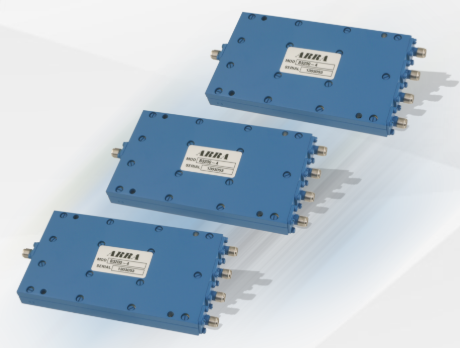

?ARRA 4路SMA分配器和組合器

發布時間：2023-08-08 17:00:18 瀏覽：951

ARRA提供倍頻程、多倍頻程和窄帶規格的4路功率分配器和組合器。ARRA分配器和組合器包含0.005至18.0GHz上的不同頻段，在輸出端口之間提供高寬比隔離，具備優異的波動幅度和相位均衡。針對倍頻程和多倍頻程模式，插入損耗在18GHz范圍之內通常超過1dB。ARRA分配器和組合器最壞情況下波動幅度均衡為±0.5dB至18GHz，而最壞情況下相位均衡為±6度。主要用在18GHz和±10度的4路功率分配器和組合器。

ARRA分配器和組合器主要用于航空航天和商業市場，并應用于航天工程、有線和無線通信網絡，在諸多系統內，RF微波信號需要以最低的波動幅度和相位失真作出調整或組合。

一般規格

頻段： 0.005 至 18.0 GHz

射頻功率：平均 20 瓦，峰值 1 kW （負載 VSWR 1.3）

連接器： SMA 母頭

材質：主體：鋁
連接器：MIL-C-39012

表面處理： ARRA 藍色，符合 MIL-C-22750

ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。

深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。

詳情了解ARRA請點擊：http://m.liaoyuan999.com/brand/48.html

OCTAVE BAND AND MULTI-OCTAVE BAND SMA MODELS
Frequency Range(GHz)	Isolation (Min dB)	VSWR (Max)	Insertion Loss (Max dB)	Amplintude Balance(±dB)	Phase balance (±dB)	Model No.
0.005-0.5	20	1.40	0.75	0.3	3	A0200-4
0.5-1.0	20	1.30	0.50	0.3	3	2200-4
1.0-2.0	20	1.35	0.50	0.3	3	B3200-4
0.75-4.0	20	1.50	0.80	0.3	3	A2-4200-4
1.0-4.0	20	1.45	0.80	0.3	3	3-4200-4
2.0-4.0	20	1.30	0.50	0.3	3	A4200-4
4.0-8.0	18	1.50	0.50	0.3	3	A5200-4
8.0-12.4	16	1.60	0.90	0.3	4	A6200-4
12.4-18.0	17	1.60	1.00	0.5	6	A9200-4
8.0-18.0	17	1.60	1.00	0.5	10	A6-9200-4

SPECIAL NARROW BAND SMA MODELS
Frequency Range(GHz)	Isolation (Min dB)	VSWR (Max)	Insertion Loss (Max dB)	Amplintude Balance(±dB)	Phase balance (±dB)	Model No.
0.75-1.4	20	1.30	0.5	0.3	3	A2200-4X
0.9-13	22	1.30	0.5	0.3	3	A2200-4Y
2.0-2.5	20	1.20	0.5	0.3	3	A4200-4X
3.7-4.2	20	1.30	0.5	0.3	3	A4200-4Y
3.7-6.4	18	1.50	0.7	0.3	3	A5200-4X
5.4-5.9	18	1.50	0.7	0.3	3	A5200-4Y
5.7-6.5	18	1.50	0.7	0.3	3	A5200-4Z
7.2-8.4	17	1.50	0.5	0.3	3	A6200-4X
9.0-10.5	17	1.60	0.8	0.3	3	A6200-4Y
12.0-14.0	17	1.60	1.0	0.4	5	A9200-4X
14.0-14.5	17	1.60	1.0	0.4	5	A9200-4Y
14.0-15.5	17	1.60	1.0	0.5	6	A9200-4Z
16.0-17.0	17	1.60	1.0	0.5	6	A9200-4AA
