?CMPA601J025 C/X/Ku波段寬帶放大器CREE
發布時間:2023-07-10 16:55:05 瀏覽:1291
Wolfspeed的CMPA601J025是款25W MMIC HPA,選用CREE高性能0.15um GaN on SiC制作工藝。CMPA601J025系列頻率范圍為6–18GHz,兼容各種各樣終端應用,例如電子戰、測試設備、雷達探測和通用型放大器。CMPA601J025在CW使用下能實現25W的飽和輸出功率、20dB的大信號增益值和20%的功率擴展效率。
CMPA601J025提供優異的網絡帶寬、射頻性能和熱管理系統,使客戶能提高CREE新一代系統中SWaP-C標準。
特征
Psat:25瓦
PAE:20%
LSG:20dB
S21:30dB
S11:-10dB
S22:-8dB
連續波使用
應用領域
電子戰
測試設備
雷達探測
寬帶放大器
CREE(科銳)成立于1987年,CREE科銳具備30多年的寬帶GAP原材料和創新產品,CREE科銳是一個完整的設計合作伙伴,符合射頻的需求,CREE科銳為行業內技術領先的機器設備提供更強的功率和更低的功能損耗。CREE科銳由最開始的GaN基材LED產品技術領先全世界,到微波射頻與毫米波芯片產品,CREE科銳于2017年分離出微波射頻品牌Wolfspeed,以寬帶、大功率放大器產品為特色。
深圳市立維創展科技是CREE的經銷商,擁有CREE微波器件優勢供貨渠道,并長期庫存現貨,以備中國市場需求。
詳情了解CREE射頻微波請點擊:http://m.liaoyuan999.com/brand/35.html
Product SKU | Technology | Frequency Min | Frequency Max | Peak Output Power | Gain | Efficiency | Operating Voltage | Form | Package Type |
CMPA601J025D | GaN on SiC | 6 GHz | 18 GHz | 25 W | 30 dB | 27% | 22 V | MMIC Bare Die | Die |

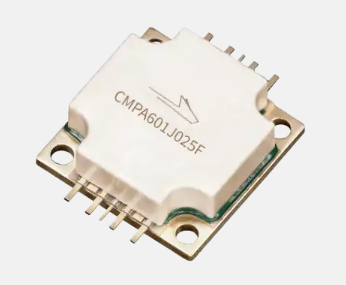

CMPA601J025F | GaN on SiC | 6 GHz | 18 GHz | 25 W | 20 dB | 20% | 28 V | Packaged MMIC | Flange |
