?2路SMA分配器和組合器ARRA

發布時間：2023-06-12 16:49:03 瀏覽：978

功率分配器和組合器在全球范圍內應用于微波射頻、中頻和微波體系的無源器件。

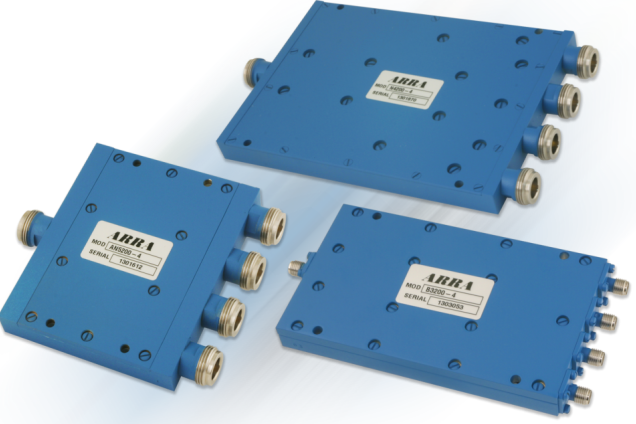

ARRA提供倍頻程、多倍頻程和窄帶規格的2路功率分配器和組合器。ARRA分配器和組合器包含0.005至18.0GHz上的不同頻率段，在輸出接口之間提供高寬比隔離，具備優異的波幅和相位均衡。針對倍頻程和多倍頻程模式，插入損耗在18GHz范圍之內通常高于1dB。ARRA分配器和組合器最壞情況下波幅均衡為±0.5dB至18GHz，而最壞情況下相位均衡為±6度。主要用于18GHz和±10度的2路功率分配器和組合器。

ARRA分配器和組合器適用于航天航空和商業市場，并應用于航天工程、有線和無線通信網絡，在諸多系統內，RF微波信號需要以最低的波幅和相位失真進行調整或組合。

SMA一般規格

工作頻段：1.0至18.0GHz

RF額定功率：20瓦均值1kW峰值（負載VSWR1.3）

材質：主體：鋁

射頻連接器：MIL-C-39012

表層處理：主體：滿足MIL-C-22750的ARRA Blue

ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。

深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。

詳情了解ARRA請點擊：http://m.liaoyuan999.com/brand/48.html

OCTAVE BAND AND MULTI-OCTAVE BAND SMA MODELS
Frequency Range (GHz)	Isolation (Min dB)	VSWR (Max)	Insertion Loss (Max dB)**	Amplintude Balance (±dB)	Phase balance (±dB)	Outline	Model No.
0.005-05	23	1.30	0.5	0.2	2	1	0200-2
0.5-1.0	20	1.20	0.3	0.2	2	2	2200-2
1.0-2.0	20	1.25	0.3	0.2	3	3	A3200-2
0.75-4.0	20	1.40	0.3	0.2	3	3	2-4200-2
1.0-4.0	20	1.30	0.3	0.2	3	3	3-4200-2
2.0-4.0	20	1.30	0.3	0.2	3	4	A4200-2
4.0-8.0	18	1.60	0.6	0.2	3	6	5200-2
1.0-8.0	17	1.50	1.0	0.3	4	5	A3-5200-2
8.0-12.4	16	1.60	0.6	0.2	4	7	B6200-2
12.4-18.0	16	1.60	1.0	0.5	6	7	B9200-2
8.0-18.0	16	1.60	1.0	0.5	6	7	A6-9200-2

SPECIAL NARROW BAND SMA MODELS
Frequency Range (GHz)	Isolation (Min dB)	VSWR (Max)	Insertion Loss (Max dB)**	Amplintude Balance (±dB)	Phase balance (±dB)	Outline	Model No.
0.75-1.4	20	1.3	0.3	0.15	1	3	A2200-2X
0.9-1.3	23	1.3	0.3	0.20	2	3	A2200-2Y
2.0-2.5	20	1.2	0.3	0.20	2	4	A4200-2X
3.7-4.2	20	1.3	0.3	0.20	3	4	A4200-2Y
3.7-6.4	20	1.5	0.5	0.20	3	6	5200-2X
5.4-5.9	20	1.3	0.5	0.20	3	6	5200-2Y
5.7-6.5	20	1.3	0.5	0.20	3	6	5200-2Z
9.10-10.5	18	1.5	0.6	0.20	3	7	A6200-2Y
12.4-18.0	16	1.5	0.6	0.20	3	7	A9200-2X
14.0-14.5	16	1.5	1.0	0.20	6	7	A9200-2Y
14.0-15.5	16	1.5	1.0	0.20	6	7	A9200-2Z
16.0-17.0	16	1.6	1.2	0.30	6	7	B9200-2AA
