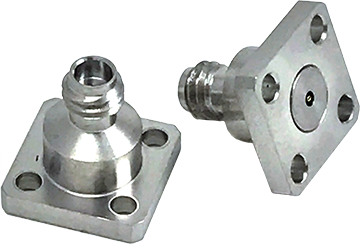

?2412-01SF 1.0 毫米(寬)插孔(母)4 孔SOUTHWEST
發布時間:2023-04-27 16:44:07 瀏覽:780
2412-01SF 1.0mm連接器根據Southwest Microwave嚴苛的性能質量標準生產制造,經久耐用,具備360°突起屏蔽環和-55℃至+165℃的額定功率操作溫度。
2412-01SF展示的數據信息代表2個背對背檢測的1.0mm(W)9密耳針連接器。要獲取單一連接器VSWR數據信息,需取VSWR數據值的平方根并且將插入損耗數據值除以二。
適用配件:
管腳和電介質
管腳/標簽和電介質
短針/標識
電氣:
110GHz范圍之內無模式
低電壓駐波比:
DC至50GHz–1:18:1最高值
50至110GHz–1:25:1最高值
低射頻滲漏≤-100dB
低插入損耗0.6dB最高值
材質/構造:
材質和面層因產品規格而不同。
工作環境:
-55℃至+165℃
SOUTHWEST西南微波公司成立于1981年,為毫米波和高功率射頻應用提供最高性能的互連產品。SOUTHWEST西南微波產品包含各種標準法蘭接頭、SMA接頭、N型頭連接器、TNC連接器、2.92mm連接器、2.40mm連接器、適配器、轉接頭等。SOUTHWEST產品以高性能、精密為技術優勢,SOUTHWEST廣泛應用于測試、軍工等項目。如各類毫米連接器、線纜等。
深圳市立維創展科技擁有SOUTHWEST西南微波大部分型號提供現貨產品,并協助提供技術支持與售后服務。
詳情了解SOUTHWEST西南微波請點擊:http://m.liaoyuan999.com/brand/7.html
發射配件
產品編號 | 啟動類型 | 介電長度 |
1490-01G | 短針/標簽 | |
1490-02G | 引腳/標簽和電介質 | 0.187 |
1490-03G | 引腳/標簽和電介質 | 0.125 |
1490-11G | 引腳和電介質 | 0.187 |
1490-12G | 引腳和電介質 | 0.125 |
