?WENTEQ波導到同軸適配器WAC系列

發布時間：2023-04-17 16:53:04 瀏覽：879

波導和同軸數據通信是微波射頻互連的最常見形式。波導適用于高功率帶狀線的應用，而同軸微帶線具有廣泛的應用范圍。因為它可以制造柔性或半柔性電纜，并保持中等水平的傳輸效率，與波導相比較，特別容易連接或斷開。

然而波導同軸適配器適用于相對高復雜度或混合高功率/高頻系統。

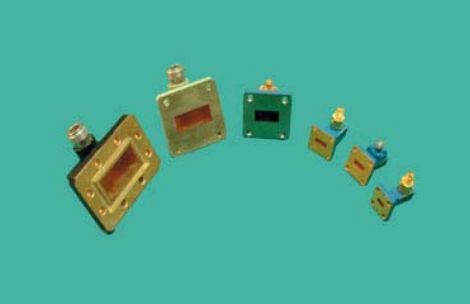

WENTEQ波導到同軸適配器包括2.6至65GHz的標準WAC系列，專用于設計全波導波段使用要求。同軸連接可采用SMA、N和K公母連接器。

主要特征

?全波導使用

?插入損耗低

?低VSWR

?成本更低

?操作溫度為-40至+85°C。

應用領域

?臺架測試安裝

?微波分系統

WENTEQ提供各種高品質的射頻和微波產品，交貨時間短，價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，交貨時間短，價格優勢，歡迎咨詢。

詳情了解WENTEQ請點擊：http://m.liaoyuan999.com/brand/29.html

Part No	Frequency Range, GHz	Waveguide sizes	Flange Type	Coax ial connector	VSWR	Insertion Loss, dB	Dimensions, inch (mm)
Part No	Frequency Range, GHz	Waveguide sizes	Flange Type	Coax ial connector	VSWR	Insertion Loss, dB	A	B	C
WAC2841F(M)	2.60~3.95	WR-284	EG584/U	SMA	1.25:1	0.3	68	74	34
WAC2842F(M)	2.60~3.95	WR-284	EG584/U	Type N	1.25:1	0.3	68	74	34
WAC2291F(M)	3.30~4.90	WR-229	CPR229F	SMA	1.25:1	0.3	58	59	33
WAC2292F(M)	3.30~4.90	WR-229	CPR229F	Type N	1.25:1	0.3	58	59	33
WAC2293F(M)	3.30~4.90	WR-229	CPR229G	Type N	1.25:1	0.2	58	59	33
WAC1871F(M)	3.95~5.85	WR-187	UF407/U	SMA	1.25:1	0.3	50	42	29
WAC1872F(M)	3.95~5.85	WR-187	UF407/U	Type N	1.25:1	0.3	50	42	29
WAC1591F(M)	4.90~7.05	WR-159	CPR159F	SMA	1.25:1	0.3	44	40	26
WAC1592F(M)	4.90~7.05	WR-159	CPR159F	Type N	1.25:1	0.3	44	40	26
WAC1371F(M)	5.85~8.20	WR-137	UG441/U	SMA	1.25:1	0.3	40	45	24
WAC1372F(M)	5.85~8.20	WR-137	UG441/U	Type N	1.25:1	0.3	40	45	24
WAC1373F(M)	5.85~8.20	WR-137	CPR137F	SMA	1.25:1	0.3	40	45	24
WAC1374F(M)	5.85~8.20	WR-137	CPR137F	Type N	1.25:1	0.3	40	46	22
WAC1121F(M)	7.00~10.0	WR-112	CPR112F	SMA	1.25:1	0.3	40	46	22
WAC1122F(M)	7.00~10.0	WR-112	CPR229F	Type N	1.25:1	0.3	40	46	22
WAC0901F(M)	8.20~12.4	WR-90	UG39/U	SMA	1.25:1	0.3	38	25	22
WAC0902F(M)	8.20~12.4	WR-90	UG39/U	Type N	1.25:1	0.3	38	25	22
WAC0751F(M)	10.0~15.0	WR-75	UBR120	SMA	1.25:1	0.4	34	24	20
WAC0752F(M)	10.0~15.0	WR-75	UBR120	Type N	1.25:1	0.4	34	24	20
WAC0621F(M)	12.0~18.0	WR-62	UG419/U	SMA	1.25:1	0.4	32	22	20
WAC0511F(M)	15.0~22.0	WR-51	UG595/U	K	1.25:1	0.4
WAC0421F(M)	18.0~26.5	WR-42	UG595/U	K	1.25:1	0.5	30	26	22
WAC0341F(M)	22.0~33.0	WR-34	UG1530/U	K	1.25:1	0.5		64	71
WAC0281F(M)	26.5~40.0	WR-28	UG599/U	K	1.25:1	0.5	30	25	22
WAC0221F(M)	33.00~50.0	WR-22	UG383/U	V	1.40:1	0.6	27	20	20
WAC0191F(M)	40.0~60.0	WR-19		V	1.50:1	0.6	27	20	20
WAC0151F(M)	50.00~65.0	WR-15	UG385/U	V	1.60:1	0.6	27	20	19
