Raychem瑞侃EN 50306-3-RAIL 三芯電纜
發布時間:2022-06-02 16:38:19 瀏覽:1268

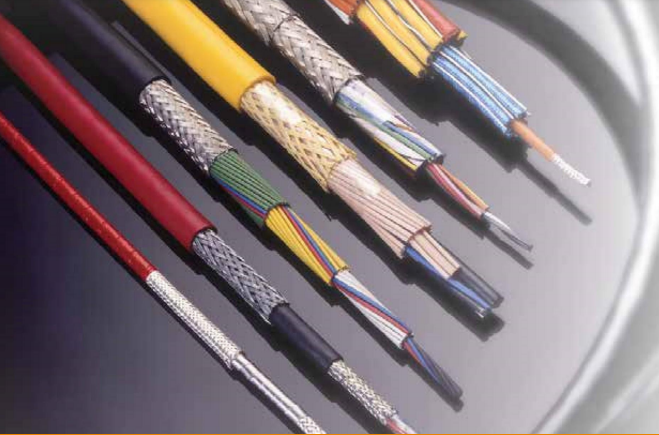

Raychem瑞侃EN50306-3-RAIL三芯電纜線適用于數據信號和低壓應用(300V)的無鹵素輕質電纜線。該結構是由TE連接聚合物混合物制作而成的單壁結構。Raychem瑞侃EN50306-3-RAIL三芯電纜線為滿足鋼軌規格要求而研發,同時實現了小規格尺寸、輕量化、可彎曲和不起皺的理想性能。典型應用包括接線盒、接地連接和車廂布線。
特征:
o電子束交聯絕緣–EL109
o多芯電纜線用EM104/S2護套材質
o薄壁管,重量輕
o滿足通用型鐵路要求
o高度柔性和低彎曲半徑
深圳市立維創展科技作為Raychem瑞侃代理商,提供Raychem瑞侃熱縮管、電纜線纜、防波套、模縮套、死接頭、多芯電纜導線、焊錫環,并具備國內外優勢渠道、價格優勢,歡迎咨詢。
詳情了解Raychem熱縮管請點擊:http://m.liaoyuan999.com/brand/33.html
產品描述 | 導體直徑范圍 | 股數 | 股尺寸 | 電纜外徑 | 線徑 | 線徑 | 導線絕緣直徑 |
EN50306-3-RAIL-3X0.50 | .95 mm | 19 | 33 AWG | 3.7 – 4.5 mm | 20 AWG | .5 mm2 | 1.3 mm |
EN50306-3-RAIL-3X0.75 | 1.15 mm | 37 | 34 AWG | 4 – 5 mm | .75 mm2 | 1.65 mm | |
EN50306-3-RAIL-3X1.00 | 1.3 mm | 37 | 33 AWG | 4.5 – 5.5 mm | 1 mm2 | 1.63 mm | |
EN50306-3-RAIL-3X1.50 | 1.65 mm | 37 | 31 AWG | 5.4 – 6.4 mm | 15 AWG | 1.5 mm2 | 2.16 mm |
EN50306-3-RAIL-3X2.50 | 2.15 mm | 37 | 29 AWG | 6.8 – 7.8 mm | 13 AWG | 2.5 mm2 | 2.74 mm |
