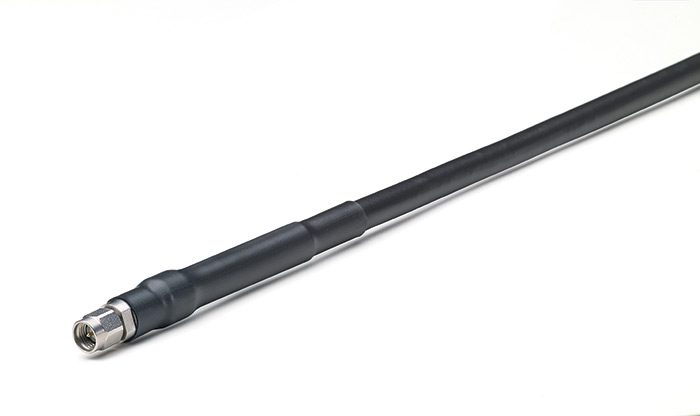

MegaPhase高達 50 GHz 的熱 VAC 測試電纜
發布時間:2021-09-23 17:15:33 瀏覽:1904
MegaPhase Thermal Vac微波測試電纜專為用戶測試空間和機載系統和組件而生產制造。MegaPhase熱VAC測試電纜特別適用射頻有效載荷的高架測試,及其在熱真空室、高空室、熱沖擊或任何其他的需要熱穩定性的極端區域環境中的技術應用。
MegaPhase高達50GHz的熱VAC測試電纜適用于海拔高度測試的熱真空電纜。
特性:
低釋氣;
高架測試的理想選擇;
相穩定性;
通風連接器;
穩固的結構;
電氣數據
最大頻率:50千兆赫;
抗阻:50Ω標稱值;
傳輸速率:
TV32-69%標稱值;
TV50-80%標稱值;
延遲時間:
TV32-1.47納秒/英尺(4.82納秒/米);
TV50-1.27納秒/英尺(4.167納秒/米);
屏蔽效率:最低110dB(僅電纜);
介質承受電壓:
60赫茲時的TV32-10千伏;
60Hz時的TV50-1.2kV;
電容:
TV32-29.0立方英尺/英尺(95.1立方英尺/米);
TV50-25.4立方英尺/英尺(83.3立方英尺/米);
機械數據
制成品外徑:0.285英寸(0.724厘米);
靜態彎曲半徑:1.5英寸(3.81厘米);
標準保護套/鎧裝的重量:0.05磅/英尺(0.067千克/米);
抗壓力度:250磅/線性英寸(44.6千克/線性厘米);
工作溫度范圍:-67至275華氏度(-55至135℃);
TV32包括TV26、TV18、TV8、TV4;
TV50包括TV40、TV34;
深圳市立維創展科技授權代理銷售MegaPhase產品,主要提供MegaPhase產品的穩相電纜和電纜組件,并提供售后支持服務,歡迎咨詢。
