Marki IQ 混頻器

發布時間：2021-09-17 16:46:35 瀏覽：1893

Marki IQ混頻器由兩個混頻器組合而成，其中RF（或LO）端口與同相功率分配器相互連接，LO（或RF）端口與正交混合器相互連接。用戶能夠使用兩個IF端口，I適用于同相分量，Q適用于90°異相分量。Marki IQ混頻器接受使用每個IF端口獨立的調制輸出信號的同相和正交分量。倘若使用IQ混頻器傳輸數據，則能夠使用另一個IQ混頻器在信號接收器處選擇同相和正交分量。倘若IQ混頻器的IF端口與另一個正交混合器組合，則結果是一個三端口設備，交替稱為鏡像控制混頻器（用來作為下變頻器時）或單邊帶混頻器（用來作為上變頻器時）。

Marki IQ混頻器基本功能：

?可以使用的最小外形多倍頻程帶寬IQ混頻器；

?IQ混頻器運用兩個雙平衡混頻器內核實現高線性度；

?I&Q端口之間平坦的典型(<0.2dB)幅度和(<5°)相位平衡；

?成為包含外部IF正交混合的鏡像控制/單邊帶混頻器；

深圳市立維創展科技是Marki的經銷商，優勢提供Marki毫米波產品現貨服務，并提供技術支持，歡迎咨詢。

Marki IQ 混頻器

MMIC 表面貼裝

	射頻/本振 [GHz]		中頻 [MHz]		LO 驅動 [dBm]
模型	低的	高的	低的	高的	低的	高的	轉換損耗 [dB]	圖像抑制 [dB]	隔離 LR [dB]	隔離度 LI [dB]	RoHS
MMIQ-0205HSM	1.75	5	直流電	2000年	+14	+20	8	32	61	46	Y
MMIQ-0416LSM	4	16	直流電	6000	+7	+16	9	35	51	39	Y
MMIQ-0416HSM	4	16	直流電	6000	+13	+22	8.5	31	51	39	Y
MMIQ-0218LSM	2	18	直流電	3000	+14	+20	8	27	58	28	Y
MMIQ-0218HSM	2	18	直流電	3000	+18	+26	8	35	53	26.5	Y
MMIQ-0520LSM	5	20	直流電	6000	+5	+13	9	35	46	49	Y
MMIQ-0520HSM	5	20	直流電	6000	+13	+23	9	35	39	50	Y
MMIQ-0626LSM	6	26	直流電	6000	+11	+20	9	35	39	48	Y
MMIQ-0626HSM	6	26	直流電	6000	+13	+23	9	35	36	43	Y
MMIQ-1040LSM	10	40	直流電	10000	+10	+22	9	35	50	50	Y
MMIQ-1040HSM	10	40	直流電	10000	+15	+25	9	35	40	50	Y
MMIQ-1867LSM	18	67	直流電	23000	+8	+19	9	32	48.5	43	Y
MMIQ-1867HSM	18	67	直流電	23000	+18	+21	9	29	44	41	Y

MMIC裸芯片/模塊

	射頻/本振 [GHz]		中頻 [MHz]		LO 驅動 [dBm]
模型	低的	高的	低的	高的	低的	高的	轉換損耗 [dB]	圖像抑制 [dB]	隔離 LR [dB]	隔離度 LI [dB]	RoHS
MMIQ-0218L	2	18	直流電	3000	+13	+20	8	27	58	28	Y
MMIQ-0218H	2	18	直流電	3000	+20	+26	7.5	35	53	26	Y
MMIQ-0416L	4	16	直流電	6000	+7	+16	9	28	58	40	Y
MMIQ-0520L	5	20	直流電	6000	+3	+13	9	35	46	49	Y
MMIQ-0520H	5	20	直流電	6000	+13	+23	9	35	46	49	Y
MMIQ-0626L	6	26	直流電	6000	+3	+13	9	35	41	50	Y
MMIQ-0626H	6	26	直流電	6000	+13	+23	9	35	41	50	Y
MMIQ-1037H	10	37	直流電	12000	+13	+23	9	25	47	48	Y
MMIQ-1040L	10	40	直流電	12000	+3	+13	9	25	47	48	Y
MMIQ-1040S	10	40	直流電	12000	+18	+25	9	25	44	49	Y
MMIQ-1865L	18	65	直流電	23000	+8	+17	9	35	49	44	Y
MMIQ-1865H	18	65	直流電	23000	+15	+21	9	35	48	42	Y
MMIQ-1865S	18	65	直流電	23000	+23	+27	9	35	50	45	Y

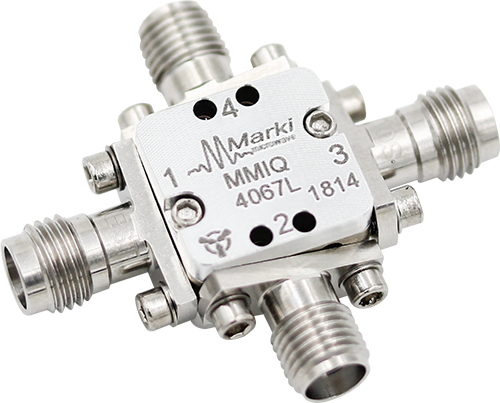

MMIQ-4067L	40	67	直流電	20000	+11	+15	9	35	33	40	Y

傳統 IQ/IR/SSB

	射頻/本振 [GHz]		中頻 [MHz]		LO 驅動 [dBm]
模型	低的	高的	低的	高的	低的	高的	轉換損耗 [dB]	圖像抑制 [dB]	隔離 LR [dB]	隔離度 LI [dB]	RoHS
IQ-1545	1.5	4.5	直流電	500	+10	+16	5.5	25	43	30	N
IQ-0307	3	7	直流電	500	+10	+16	5.5	23	30	20	N
IQ-4509	4.5	9	直流電	500	+10	+16	5.5	23	30	20	N
IR-4509	4.5	9	50	90	+10	+16	5.5	23	30	25	N
IQ-0618	6	18	直流電	500	+10	+16	7.5	23	35	20	N
IRW-0618	6	18	4	210	+10	+16	7.5	23	35	25	N
SSB-0618	6	18	4	210	+10	+16	7.5	23	35	25	N
