Ironwood Electronics沖壓彈簧銷座

發布時間：2021-06-25 16:37:45 瀏覽：1619

Ironwood Electronics SBT插座是一種超小型插座，可與GHz彈性插座、彈簧插座和其他產品系列兼容。該套接字需要約2.5毫米的空間，周圍的芯片比實際的芯片尺寸，只選用非常小的PCB真實性能。頂端的散熱螺釘可提供壓縮力和散熱功能模塊，并可定制以消耗大量的額定功率。Ironwood Electronics SBT插座選用SBT觸頭技術應用，適用于高耐用性和廣泛的溫度應用領域。Ironwood Electronics SBT觸頭是一種與外彈簧和內片彈簧的沖壓接觸，為老化和測試應用領域提供了安全可靠的解決方案。解決方案適用于0.3mm至1.27mmLGA、BGA、QFN、QFP、SOIC和其他應用程序。接觸技術應用包括頂柱塞、底柱塞和彈簧三部分。

在選用時，將IC置放在插座中，將波動壓力板置放在IC上，增加旋轉蓋(帶小孔槽)，并選用壓縮螺釘將法向力施加到IC上。或者，這些插座帶有易于開啟/關閉并可快速替換的翻蓋。Ironwood Electronics SBT插座可適用于手動測試或快速旋轉的定制老化應用領域，具備最嚴格的規定要求。

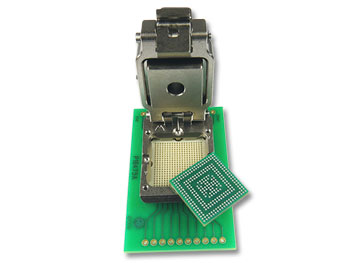

Ironwood Electronics沖壓彈簧銷座

Ironwood Electronics SBT接觸技術應用的典型規范包括：

4GHz-31.7GHz帶寬@-1dB；

接觸電阻小于15mOhm；

自感知0.88-0.95nH；

<0.3pF的電容器；

工作溫度范圍-55到+180℃；

插入/拔出壽命超出500000周期；

80℃溫升時的額定電流為每引腳4A-8A；

Ironwood Electronics是美國著名的高可靠性試驗臺產品制造商。該產品已通過ISO 9001：2015、RoHS和ITAR認證。Ironwood Electronics電子產品線包括插座、適配器、測試系統定制等。深圳市立維創展科技授權代理Ironwood Electronics產品，在中國區銷售與技術服務支持。歡迎咨詢。

*詳情了解更多型號請聯系我們的銷售工程師！

PART	Max	Pitch	IC	IC	IC Total	IC Size	IC Size	IC Size	IC Ball	IC Ball	IC Ball	IC Ball
NUMBER	Pincount	(mm)	Array	Array	Height	X	Y	Tolerance	Coplanarity	Height	Height	Diameter
			X	Y	Max (mm)	(mm)	(mm)	(mm)	(mm)	Min (mm)	Max (mm)	Max (mm)
SBT-BGA-7000	484	0.5	22	22	1.5	12	12	0.1	0.08	0.2	0.3	0.35
SBT-BGA-7001	729	0.5	27	27	1.03	14	14	0.1	0.08	0.17	0.2	0.35
SBT-BGA-7002	361	0.65	19	19	1.4	13	13	0.1	0.1	0.25	0.3	0.45
SBT-BGA-7003	196	0.5	14	14	1.1	8	8	0.1	0.08	0.15	0.25	0.35
SBT-BGA-7004	361	0.5	19	19	1.2	10	10	0.15	0.08	0.13	0.27	0.35
SBT-BGA-7005	248	0.5	18	18	1.1	10	10	0.1	0.08	0.25	0.15	0.35
SBT-BGA-7006	492	0.5	25	25	1.35	13	13			0.35	0.15	0.40
SBT-BGA-7007	139	0.4	13	13	0.7	5.5	5.5	0.1	0.08	0.165		0.3
SBT-BGA-7008	625	0.65	25	25	3.2	17	17	0.1	0.1	0.35	0.25	0.45
SBT-BGA-7009	396	0.65	22	22	1.4	15	15	0.1	0.1	0.32	0.22	0.42
SBT-BGA-7010	121	0.65	11	11	1.4	8	8	0.1	0.1		0.25	0.45
SBT-BGA-7011	144	0.5	12	12	1.5	7	7	0.1	0.08	0.15	0.25	0.35
SBT-BGA-7012	201	0.65	15	15	1.2	10	10	0.05	0.1	0.32	0.22	0.4
SBT-BGA-7013	120	0.5	11	11	1.5	6	6	0.1	0.08	0.25	0.15	0.35
SBT-BGA-7014	168	0.5	13	13	1.5	7	7	0.1	0.08	0.25	0.15	0.35
SBT-BGA-7015	632	0.65	28	28	1.35	19	19	0.15	0.1		0.21	0.45
SBT-BGA-7016	774	0.5	37	37	3	19	19	0.2	0.2	0.27	0.17	0.35
SBT-BGA-7017	219	0.5	19	15	1.1	10	8	0.1	0.08	0.26	0.16	0.37
SBT-BGA-7018	361	0.5	23	23	1.2	12	12	0.1	0.08	0.28	0.18	0.35
SBT-BGA-7019	247	0.5	19	15	1.1	10	8	0.1	0.08	0.26	0.16	0.37
