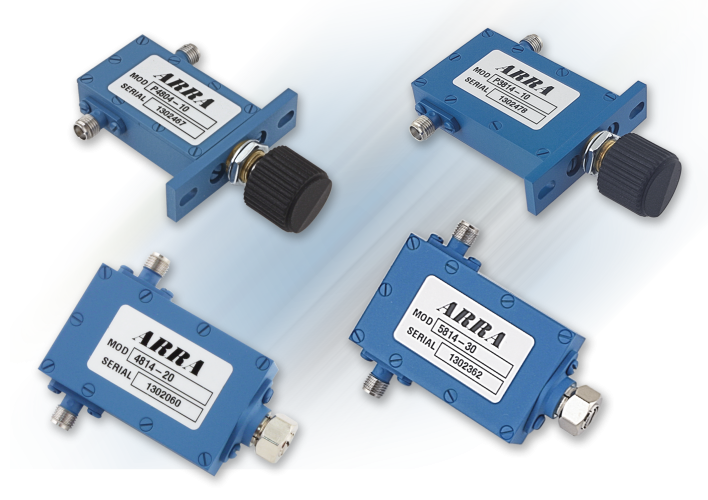

ARRA直讀衰減器：2.0-18.0 GHz

發布時間：2021-02-22 17:11:19 瀏覽：2151

ARRA直讀模塊配有一個刻度盤，它以1dB的增量單獨校準。這些單元的頻率是平坦的。

將ARRA水平設定模型附在刻花盤上，這些單位與頻率之間沒有關系。所有的水平模型都可以直接在現場頻率上校準。

特殊型號：大多數設備是根據客戶要求制造的。他可以為您提供精確的衰減范圍和頻率指針。

N型主連接器是一種標準配置。對于SMA父連接器，在型號后綴S中。

ARRA面板安裝是表0-1028和0-1069的標準配置。可以在以前的模型中使用P來更改0-1096格式。當面板安裝這些單元時，順時針旋轉軸(0刻度盤位置)，然后在將刻度盤移動到刻度盤支架后，將其安裝在面板上，使其延伸到軸上。然后將轉盤轂固定到軸上。該刻度盤可以滑動以使0與分界線對齊(提供了一個單獨的刻度盤)，并且可以完美地保持校準精度。由于這種安排，這些單元可以定位在面板后面的任何地方，并且分片盤可以安裝在刻度盤外圍的任何地方。

ARRA直讀衰減器

通用規范

2.0-18.0GHz頻段

P版上的可選撥號鎖定

許多模型顯示出平坦的衰減和頻率特性

零背隙

0.1dB或更高復位

10瓦平均功率，峰值5千瓦

低插入損耗：

最大60 dB型號最大0.5dB

最大60 dB型號最大0dB

Nor SMA型主連接器

低駐波比-最高1.50

非接觸

直接校準或撥號

逆時針旋轉增加損耗

在低損失和高虧損位置停止

材料：

主體-鋁

連接器-不銹鋼

表面處理：

符合MIL-C-22750標準的ARRA藍色

ARRA是美國著名的微波器件制造商，專業生產同軸和波導接口產品。ARRA產品包括：衰減器、直流隔離器、耦合器、功率分配器、組合器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208，以及NASA和航空航天標準。

深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。

*部分型號請聯系我們的銷售工程師

典型的直接閱讀模型
頻率范圍（GHz）	衰減范圍（dB）	插入損耗（最大dB）	標準尺寸	型號。 *
2.0-3.0	15	2.00	0-701-2	4684-20G
2.2-2.3	20	0.50	0-701-2	F4684-20
2.6-3.0	10	0.50	0-701-2	F4684-10
2.9-3.1	20	0.50	0-701-2	A4684-20
	30	1.00	0-701-2	F4684-30
	50	1.50	0-701-2	F4684-50
3.0-3.5	10	0.25	0-701-2	G4684-10
3.0-3.5	20	0.50	0-701-2	G4684-20
3.5-4.5	10	0.60	0-701-2	4684-10G
3.7-4.2	20	0.50	0-701-2	44684-20
	30	0.75	0-701-2	G4684-30
	40	1.50	0-701-2	F4684-40
	50	2.00	0-701-2	G4684-50
3.7-6.5	30	2.00	0-701-2	F4-5684-30
3.8-4.0	50	1.50	0-701-2	F4684-50A
3.8-6.0	20	1.00	0-701-2	G4684-20
3.9-4.1	100	2.00	0-1069-2	F4-5684-100
3.9-4.2	30	1.50	0-701-2	F4-5684-30A
4.0-4.5	50	1.25	0-701-2	5684-50F
4.0-5.0	20	0.50	0-701-2	F5684-20
4.2-4.4	20	0.20	0-701-2	5684-20G
4.2-4.4	40	0.75	0-701-2	F5684-40
4.4-4.8	60	1.50	0-701-2	5684-60F
4.4-5.0	70	1.75	0-1069-2	5684-70F
4.5-5.0	20	0.25	0-701-2	G5684-20
