Anaren XINGER組件功率分配器
發布時間:2020-12-25 16:57:05 瀏覽:1538
Anaren提供50和75歐姆Xinger產品的功率分配器系列。Anaren XINGER組件功率分配器超薄,超小型提供便于應用領域的表面貼裝封裝,特別適合大批量的成產制造,與此同時仍提供高于傳統印刷和集總元件處理方案的性能指標特征。
Anaren XINGER組件功率分配器通過精心策劃,可用作低姿態的RF應用領域,包括RFID,消費性電子產品及其固定和移動衛星。還可用作兩段式Wilkinson設計中,以提升隔離性能指標。
深圳市立維創展科技是Anaren品牌的經銷商,主要提供貼片混合耦合器、巴倫變壓器、延遲線、定向耦合器、Doherty合路器、功分器、微蜂窩型耦合器、 RF Crossovers產品,產品原裝庫存,極具價格優勢,歡迎咨詢
詳情了解Anaren請點擊:http://m.liaoyuan999.com/brand/11.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
Part No. | Frequency (GHz) | Power (W) | Input/Output Impedance (Ω) | Insertion Loss (dB) | Amplitude Balance (dB) | Phase Balance (degrees) | Return Loss (dB) | Isolation (dB) |
PD0409J5050S2HF | 0.4 - 0.9 | 2 | 50 / 50 | 0.7 | 0.5 | 3 | 11 | 9 |
PD0409J7575S2HF | 0.4 - 0.9 | 2 | 75 / 75 | 0.6 | 0.6 | 3 | 10 | 8.2 |
PD0810J5050S2HF | 0.8 - 1 | 2 | 50 / 50 | 0.6 | 0.6 | 4 | 14 | 17 |
PD0922J5050D2HF | 0.95 - 2.15 | 2 | 50 | 0.8 | 0.5 | 3 | 9.3 | 10.5 |
PD0922J5050S2HF | 0.95 - 2.2 | 2 | 50 / 50 | 0.7 | 0.3 | 3 | 10.4 | 9 |
PD0922J7575D2HF | 0.95 - 2.15 | 2 | 75 / 75 | 1 | 0.7 | 3 | 9.5 | 14 |
PD1722J5050D2HF | 1.7 - 2.2 | 2 | 50 / 50 | 0.7 | 0.3 | 3 | 11 | 17 |
PD1722J5050S2HF | 1.7 - 2.2 | 2 | 50 / 50 | 0.8 | 0.3 | 3 | 10 | 15 |
PD1722J5050S3HF | 1.7 - 2.2 | 1 | 50 / 50 | 1.3 | 0.9 | 12 | 9 | 14 |
PD2328J5050S2HF | 2.3 - 2.8 | 2 | 50 | 0.5 | 0.3 | 2 | 15 | 17 |
PD2425J5050S2HF | 2.4 - 2.5 | 2 | 50 / 50 | 0.4 | 0.2 | 2 | 18 | 22 |
PD2635L5050S2HF | 2.49 - 4.0 | 2 | 50 / 50 | 0.4 | 0.3 | 4 | 17 | 20 |
PD3150J5050S2HF | 3.1 - 5 | 2 | 50 / 50 | 1.3 | 0.4 | 2 | 6.8 | 13 |
PD4859J5050S2HF | 4.8 - 5.9 | 2 | 50 / 50 | 1 | 0.3 | 4 | 7.9 | 14 |
PD4859L5050S2HF | 3.0 - 6.0 | 2 | 50 | 0.05 | 0.3 | +/-5 | 13 | 15 |
PD6080J5050S2HF | 43990 | 2 | 50 / 50 | 0.9 | 0.5 | 5 | 9 | 12 |
推薦資訊
深圳市立維創展科技有限公司,是美國THUNDERLINE-Z & Fusite品牌在中國的授權渠道商,其金屬玻璃密封端子,已廣泛應用于航天、軍事、通信等高可靠性領域。

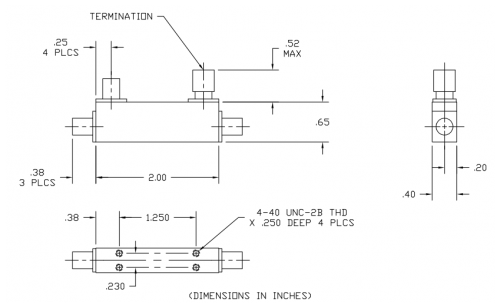

KRYTAR的101040013/101040013K定向耦合器采用多用途帶狀線設計,封裝緊湊,1.0 - 40.0GHz超寬頻段耦合性能佳,參數表現良好,額定功率高,配行業標準連接器(二者類型不同),封裝小、重量輕、溫度適應廣,是超寬帶高性能優選。
