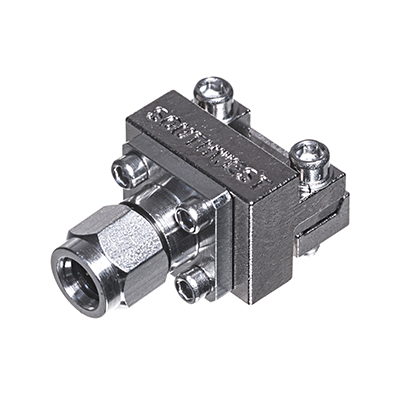

SOUTHWEST末端發射連接器的高性能端釋放連接器致力于為高頻率信號處于高層的單面和多面印刷電路板具備低VSWR，110GHz的無模式寬帶響應。具備SMA（27GHz），2.92mm（K）（40GHz），2.40mm（50GHz），1.85mm（V），（67GHz）和1.0mm（W）（110GHz）。

SOUTHWEST末端發射連接器110 GHz公頭和母頭選項及其窄機身和利用孔的艙壁。獨有的夾緊機構能夠承載厚度達.300英寸(7.62毫米)厚的板材。堅實、可循環使用和可修復。各類傳輸配置為電路布局具備了最佳配對。適用于(GCPW)微帶和接地共面波導的設計方案。具備信號層微帶和GCPW測試板。電焊焊接是可選擇的。

設計方案協助：

印刷電路板布局和連接器部件編號推薦

機械布局的三維模型

HFSS模型(18.0版或更高版本)可按要求具備，并用于電磁感應仿真深圳市立維創展科技是SOUTHWEST代理商，供應大部分產品型號原裝現貨，并協助提供技術支持與售后服務，歡迎咨詢。

• 發射端1.0毫米（W）110 GHz插孔（母）窄塊（.375）

型號編號	引腳/電介質直徑	PCB厚度
2492-04A-9	.005 / .0290	≤.045
2492-04A-14	.005 / .0290	≥.040≤.090

• 端發射1.0mm（W）110 GHz插孔（母）標準模塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  2492-04A-6	.005 / .0290	≤.100

  端發射1.0mm（W）110 GHz插頭（公）標準塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  2493-04A-6	.005 / .0290	≤.100

  結束發射1.85mm（V）67 GHz插孔（母）窄塊（.375）

  型號編號	引腳/電介質直徑	PCB厚度
  1892-04A-9	.005 / .0290	≤.045
  1892-04A-14	.005 / .0290	≥.040≤.090

  結束發射1.85mm（V）67 GHz插孔（母）標準模塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  1892-03A-6	.007 / .0390	≤.100
  1892-03A-7	.007 / .0390	≥.090≤.210
  1892-03A-8	.007 / .0390	≥.190≤.300
  1892-04A-6	.005 / .0290	≤.100
  1892-04A-7	.005 / .0290	≥.090≤.210
  1892-04A-8	.005 / .0290	≥.190≤.300

  端發射1.85mm（V）67 GHz插頭（公）標準塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  1893-03A-6	.007 / .0390	≤.100
  1893-04A-6	.005 / .0290	≤.100
  1893-03A-7	.007 / .0390	≥.090≤.210
  1893-03A-8	.007 / .0390	≥.190≤.300

  結束發射2.40mm 50 GHz插孔（母）窄塊（.375）

  型號編號	引腳/電介質直徑	PCB厚度
  1492-04A-9	.005 / .0290	≤.045
  1492-04A-14	.005 / .0290	≥.040≤.090

  結束發射2.40mm 50 GHz插孔（母）非磁性（.375）

  型號編號	引腳/電介質直徑	PCB厚度
  1492-04Z-5	.005 / .0290	≤.100

  結束發射2.40mm 50 GHz插孔（母）標準模塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  1492-01A-6	.007 / .0480	≤.100
  1492-01A-7	.007 / .0480	≥.090≤.210
  1492-01A-8	.007 / .0480	≥.190≤.300
  1492-02A-6	.010 / .0635	≤.100
  1492-02A-7	.010 / .0635	≥.090≤.210
  1492-02A-8	.010 / .0635	≥.190≤.300
  1492-03A-6	.007 / .0390	≤.100
  1492-03A-7	.007 / .0390	≥.090≤.210
  1492-03A-8	.007 / .0390	≥.190≤.300
  1492-04A-6	.005 / .0290	≤.100
  1492-04A-7	.005 / .0290	≥.090≤.210
  1492-04A-8	.005 / .0290	≥.190≤.300

  末端發射2.40mm 50 GHz插孔（母）標準模塊（.500）螺紋插入

  型號編號	引腳/電介質直徑	PCB厚度
  1492-04A-12	.007 / .0480	≤.100

  端發射2.40mm 50 GHz插頭（公）標準塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  1493-01A-6	.010 / .0635	≤.100
  1493-02A-6	.007 / .0480	≤.100
  1493-03A-6	.007 / .0390	≤.100
  1493-04A-6	.005 / .0290	≤.100
  1493-03A-7	.007 / .0390	≥.090≤.210
  1493-03A-8	.007 / .0390	≥.190≤.300

  端發射2.92mm（K）40 GHz插孔（母）延長長度面板安裝

  型號編號	引腳/電介質直徑	PCB厚度
  1092-01A-11	.005 / .0290	≤.045
  1092-01A-13	.005 / .0290	≥.040≤.090

  末端發射2.92mm（K）40 GHz插孔（母）窄塊（.375）

  型號編號	引腳/電介質直徑	PCB厚度
  1092-01A-9	.005 / .0290	≤.045
  1092-01A-14	.005 / .0290	≥.040≤.090

  端發射2.92mm（K）40 GHz插孔（母）標準模塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  1092-01A-6	.005 / .0290	≤.100
  1092-01A-7	.005 / .0290	≥.090≤.210
  1092-01A-8	.005 / .0290	≥.190≤.300
  1092-02A-6	.007 / .0480	≤.100
  1092-02A-7	.007 / .0480	≥.090≤.210
  1092-02A-8	.007 / .0480	≥.190≤.300
  1092-03A-6	.010 / .0635	≤.100
  1092-03A-7	.010 / .0635	≥.090≤.210
  1092-03A-8	.010 / .0635	≥.190≤.300
  1092-04A-6	.007 / .0390	≤.100
  1092-04A-7	.007 / .0390	≥.090≤.210
  1092-04A-8	.007 / .0390	≥.190≤.300

  端發射2.92mm（K）40 GHz插孔（母）標準塊（.500）螺紋插入

  型號編號	引腳/電介質直徑	PCB厚度
  1092-01A-12	.005 / .0290	≤.100
  1092-02A-12	.007 / .0480	≤.100
  1092-03A-12	.010 / .0635	≤.100
  1092-04A-12	.007 / .0390	≤.100

  端發射2.92mm（K）40 GHz插頭（公）標準塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  1093-01A-6	.010 / .0635	≤.100
  1093-02A-6	.007 / .0480	≤.100
  1093-03A-6	.007 / .0390	≤.100
  1093-04A-6	.005 / .0290	≤.100
  1093-03A-7	.007 / .0390	≥.090≤.210
  1093-03A-8	.007 / .0390	≥.190≤.300

  結束發射SuperSMA 27 GHz插孔（母）窄塊（.375）

  型號編號	引腳/電介質直徑	PCB厚度
  292-07A-9	.005 / .0290	≤.045
  292-07A-14	.005 / .0290	≥.040≤.090

  結束發射SuperSMA 27 GHz插孔（母）標準模塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  292-04A-6	.010 / .0635	≤.100
  292-04A-7	.010 / .0635	≥.090≤.210
  292-04A-8	.010 / .0635	≥.190≤.300
  292-05A-6	.007 / .0480	≤.100
  292-05A-7	.007 / .0480	≥.090≤.210
  292-05A-8	.007 / .0480	≥.190≤.300
  292-06A-6	.007 / .0390	≤.100
  292-06A-7	.007 / .0390	≥.090≤.210
  292-06A-8	.007 / .0390	≥.190≤.300
  292-07A-6	.005 / .0290	≤.100
  292-07A-7	.005 / .0290	≥.090≤.210
  292-07A-8	.005 / .0290	≥.190≤.300

  結束發射SuperSMA 27 GHz插孔（母）標準模塊（.500）非磁性

  型號編號	引腳/電介質直徑	PCB厚度
  292-04Z-6	.010 / .0635	≤.100

  結束發射SuperSMA 27 GHz插頭（公）標準模塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  293-01A-6	.010 / .0635	≤.100
  293-02A-6	.007 / .0480	≤.100
  293-03A-6	.007 / .0390	≤.100
  293-04A-6	.005 / .0290	≤.100
  293-03A-7	.007 / .0390	≥.090≤.210
  293-03A-8	.007 / .0390	≥.190≤.300
