HMC641A/HMC641A-SX單刀四擲(SP4T)開關 ADI現貨

發布時間：2018-07-11 14:26:26 瀏覽：1772

HMC641A是一款非反射式、單刀四擲(SP4T)開關，采用砷化鎵(GaAs)工藝制造。該開關在0.1 GHz至18 GHz寬帶頻率范圍內通常提供2.1 dB的低插入損耗和42 dB的高隔離度。

立維創展HMC641A內置片內二進制2:4線路解碼器，通過兩條邏輯輸入線路提供控制。

該開關采用?5 V至?3 V負電源電壓工作，需要兩個負邏輯控制電壓。

所有電氣性能數據均通過HMC641A獲取，通過最小長度為3.0 mil × 0.5 mil的焊線和50 Ω?jìng)鬏斁€路連接所有RFx焊盤。若您有任何疑問，請聯系我們立維創展，我們會盡最大努力為您服務。

品牌	型號	描述	貨期	庫存
ADI	HMC641A HMC641A-SX	GaAs MMIC SP4T非反射式開關，DC - 18 GHz	現貨	136

HMC641A應用

測試儀器儀表
微波無線電和甚小孔徑終端(VSAT)
軍用無線電、雷達和電子對抗(ECM)

寬帶電信系統

HMC641A優勢和特點

寬帶頻率范圍：0.1 GHz至18 GHz
非反射式50 Ω設計
低插入損耗：2.1 dB至12 GHz
高隔離度：42 dB至12 GHz
高輸入線性度
- P1dB：25 dBm（典型值，VSS = ?5 V）
- IP3：41 dBm（典型值）
VSS = ?5 V時高功率處理能力
- 24 dBm（通過路徑）
- 23 dBm（端接路徑）
集成式2:4線路解碼器
8焊盤、1.92 mm × 1.60 mm × 0.102 mm、芯片封裝

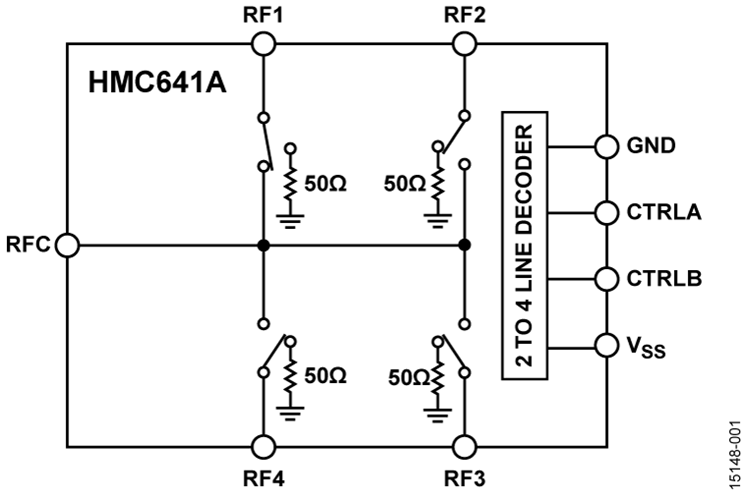

HMC641A結構圖
