2492-04A-6終端連接器1.0毫米插孔標準塊 SOUTHWEST現貨
發布時間:2019-01-22 13:53:47 瀏覽:2325
西南微波公司的高性能終端發射連接器旨在為微波層位于頂部的單層或多層印刷電路板提供低至6.5 GHz的寬VSWR響應。它們非常適用于高頻芯片組評估/演示板,測試夾具和電路板表征。多種啟動配置可用于優化與電路的匹配。終端發射連接器還具有獨特的夾緊機制,可實現各種電路板厚度,同時在端部發射和電路板之間提供連續的接地連接。
品牌 | 型號 | 貨期 |
SOUTHWEST | 2492-04A-6 | 1周 |
如若您需要購買2492-04A-6,請點擊右側客服聯系我們!?。?span id="2akeakqkmoeg" class="font2"> |

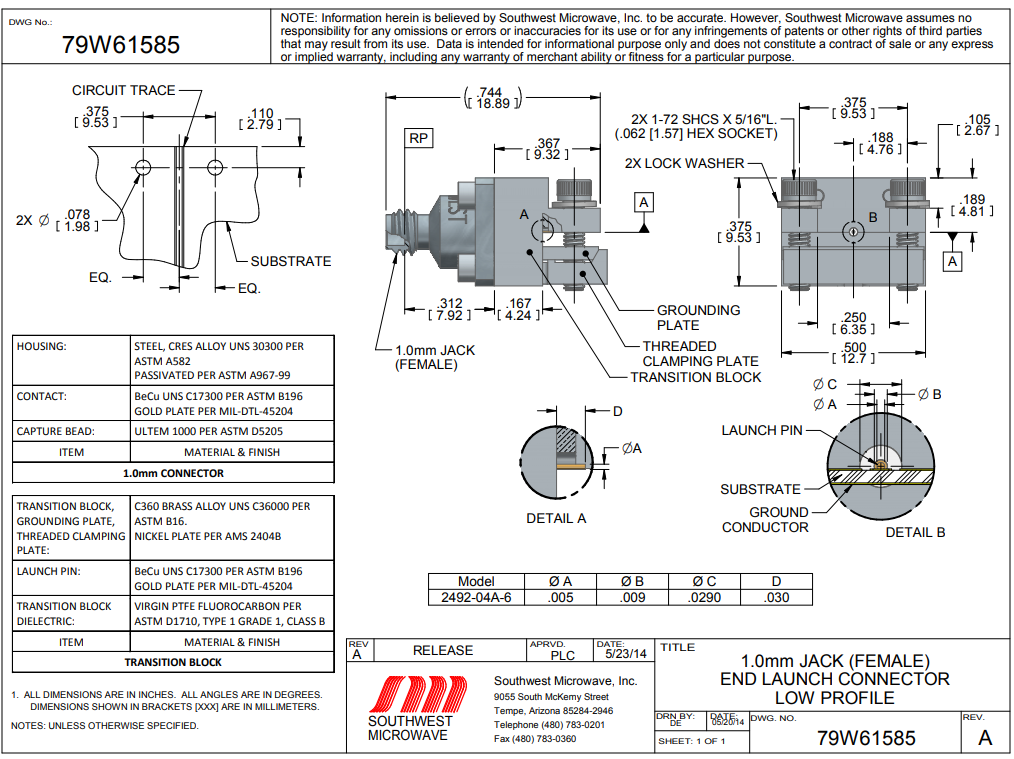

模型2492-04A -6 系列 1.0毫米(寬)
頻率(GHz):110,67,50,40,36,27,18
樣式:標準塊
引腳/電介質直徑:0.005 / 0.0290
PCB厚度:≤.100
以下是.008 “Rogers RO4003 共面板上兩個1492-04A-5 端部發射連接器的測試結果為50 GHz 。該圖顯示了測試板和兩個連接器的VSWR和插入損耗。類似的板用于其他發射幾何形狀。
